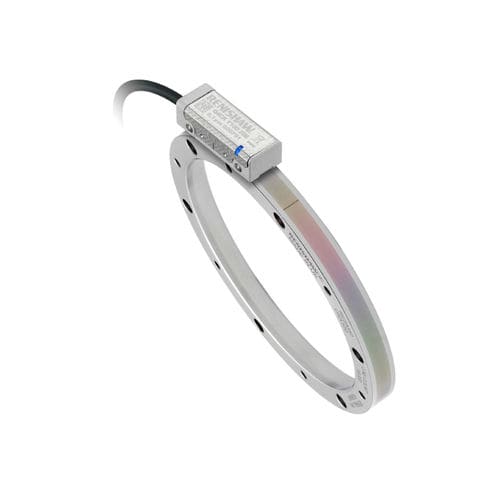

Codeur rotatif incrémental QUANTiC™ RESM40

optiquesans contactanalogique

Anneau RESM40 – Définition L’anneau RESM40 est une bague monobloc en acier inoxydable dont les graduations incrémentales sont gravées au pas de 40 µm directement sur la périphérie. Il comporte la marque de référence optique IN-TRAC. Deux versions sont déclinées dans un grand nombre de tailles (Ø52 mm à Ø550 mm) : Les anneaux à section « A » donnent une précision installée impressionnante. Ils comportent un système de montage conique qui élimine l’excentricité et réduit le recours à des pièces usinées suivant des tolérances strictes ; ainsi que des anneaux à section mince « B » à faible masse et faible inertie. Les anneaux à sections « A » et « B » ont tous deux un grand diamètre interne permettant une intégration facile. Le format sans contact élimine en outre le jeu à l’inversion, la torsion d’axe et autres erreurs d’hystérésis mécaniques propres aux codeurs hermétiques conventionnels.
