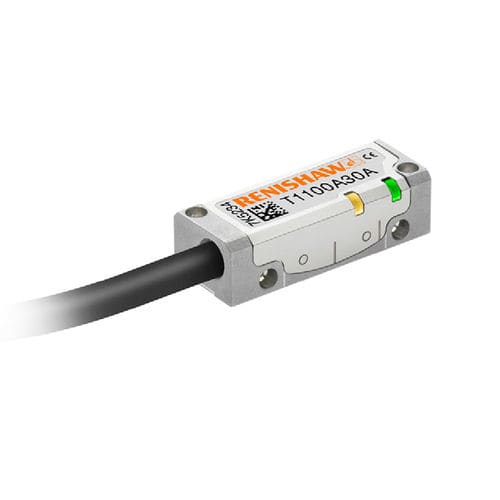

Codeur linéaire incrémental TONiC™ RSLM20
optiquesans contactanalogique

Codeur linéaire incrémental - TONiC™ RSLM20 - RENISHAW - optique / sans contact / analogique
Codeur linéaire incrémental - TONiC™ RSLM20 - RENISHAW - optique / sans contact / analogique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
optique
Construction
sans contact
Signal de sortie
analogique, à sortie numérique
Autres caractéristiques
compact
Longueur

Min: 80 mm
(3,15 in)

Max: 5 000 mm
(16,404 in)

Résolution

Min: 1 nm

Max: 5 000 nm

Description

TONiC - Définition TONiC est un système de codage super compact. Fonctionnant sans contact, il propose des vitesses de jusqu'à 10 m/s et, combiné à l'interface Ti, des résolutions maximales de 1 nm dans des applications tant linéaires que rotatives. Les systèmes TONiC sont rapides et faciles à installer. Ils offrent une ample gamme de tolérances et leur calibration s'effectue par simple pression d'un bouton. Le traitement de signal dynamique du TONiC améliore la stabilité du signal avec une erreur de subdivision ultra faible de (valeur type <±30 nm) pour obtenir des performances supérieures des asservissements. Qu’est-ce que la règle RSLM20 ? La RSLM20 est une règle rigide en acier inoxydable avec un pas de 20 µm et une gamme d'options de marque de référence IN-TRAC, entre autres des options « espacement régulier » que le client peut sélectionner ou « référence unique au centre ou proche de l'extrémité ». Comparable aux règles en verre à pas fin, elle donne une précision totale (pente et linéarité comprises) meilleure que ± 4 µm sur une longueur de 5 m. Comme en outre elle est enroulable, elle permet un rangement et des manipulations simples. Pourtant, une fois déroulée, elle se comporte exactement comme une règle rigide. En fonction des besoins de montage, les concepteurs de systèmes peuvent choisir entre un ruban adhésif à formulation spéciale et des agrafes mécaniques. Ces deux méthodes de montage permettent une dilatation thermique indépendante de celle du substrat.
