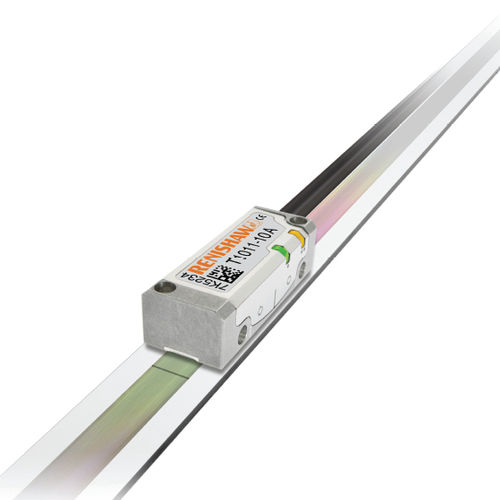

Codeur linéaire incrémental TONiC™ RELM20

optiquesans contactanalogique

TONiC - Définition TONiC est un système de codage super compact. Fonctionnant sans contact, il propose des vitesses de jusqu'à 10 m/s et, combiné à l'interface Ti, des résolutions maximales de 1 nm dans des applications tant linéaires que rotatives. Les systèmes TONiC sont rapides et faciles à installer. Ils offrent une ample gamme de tolérances et leur calibration s'effectue par simple pression d'un bouton. Le traitement de signal dynamique du TONiC améliore la stabilité du signal avec une erreur de subdivision ultra faible de (valeur type <±30 nm) pour obtenir des performances supérieures des asservissements. Qu’est-ce que la règle RELM20 ? La RELM20 est une règle rigide fabriquée en ZeroMet™, un alliage nickel/fer à faible dilatation dont le pas est de 20 µm. Comparable aux règles en verre à pas fin, elle donne une précision totale (pente et linéarité comprises) meilleure que ± 1 µm sur une longueur de 1,5 m. Le ZeroMet a un coefficient de dilatation thermique de 0,75 ±0,35 μm/m/°C à 20 °C. Suivant les exigences de montage, les concepteurs de systèmes peuvent choisir entre un ruban adhésif spécialement étudié pour la compatibilité au vide poussé (UHV) et des agrafes mécaniques. Ces deux méthodes de montage permettent une dilatation thermique indépendante de celle du substrat.
