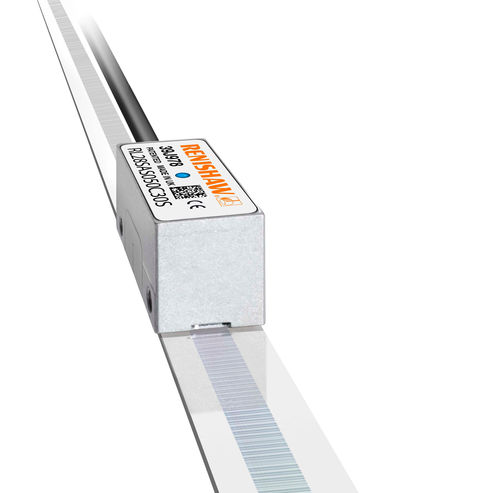

Codeur linéaire absolu RESOLUTE™ RELA30

optiquesans contactIP64

RESOLUTE – Définition RESOLUTE est un système de codage optique véritablement absolu et à pas fin qui donne une excellente immunité à la saleté ainsi que des spécifications révolutionnaires pour les données de position. C'est le premier codeur absolu au monde capable de fournir une résolution de 1 nm à jusqu'à 100 m/s. Son erreur de subdivision et sa gigue ultra faibles en font un système de codage linéaire dont les performances dépassent toutes celles des autres codeurs dans sa catégorie. Qu’est-ce que la règle RELA30 ? La RELA30 est une règle rigide fabriquée en ZeroMet, un alliage nickel/fer à faible dilatation. Elle est gravée avec notre graduation absolue au pas de 30 µm. Comparable aux règles en verre à pas fin, elle donne une précision globale (pente et linéarité comprises) meilleure que ±1 µm sur une longueur jusqu’à 1 m. Le ZeroMet a un coefficient de dilatation thermique de 0,75 ±0,35 µm/m/°C à 20 °C. Suivant les exigences de montage, les concepteurs de systèmes peuvent choisir entre un ruban adhésif spécialement étudié pour la compatibilité au vide poussé (UHV) et des agrafes mécaniques. Ces deux méthodes de montage permettent une dilatation thermique indépendante de celle du substrat.
