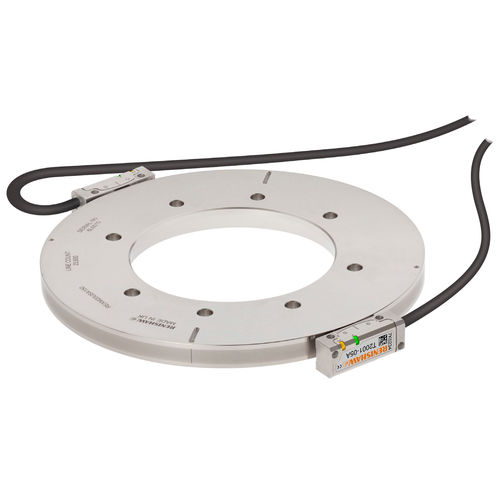

Codeur rotatif incrémental TONiC™ REXM20

optiquesans contactanalogique

TONiC - Définition TONiC est un système de codage super compact. Fonctionnant sans contact, il propose des vitesses de jusqu'à 10 m/s et, combiné à l'interface Ti, des résolutions maximales de 1 nm dans des applications tant linéaires que rotatives. Les systèmes TONiC sont rapides et faciles à installer. Ils offrent une ample gamme de tolérances et leur calibration s'effectue par simple pression d'un bouton. Le traitement de signal dynamique du TONiC améliore la stabilité du signal avec une erreur de subdivision ultra faible de (valeur type <±30 nm) pour obtenir des performances supérieures des asservissements. Anneau REXM20 – Définition L’anneau REXM20 est une bague monobloc en acier inoxydable dont les graduations incrémentales sont gravées au pas de 20 µm directement sur la périphérie. Il comporte la marque de référence optique IN-TRAC™. Sa section transversale plus épaisse permet de réduire toutes les erreurs d'installation hormis l'excentricité, celle-ci étant facilement corrigée au moyen d'une DSi (interface double signal) et de deux têtes de lecture. Précision totale installée jusqu'à ±1 seconde d'arc, jeux d'accouplement nuls et répétabilité exceptionnelle. Le REXM20 est décliné en de nombreux diamètres (52 à 417 mm) et comptages de ligne, chaque modèle ayant un grand diamètre interne pour une installation facile. Le format sans contact élimine en outre le jeu à l’inversion, la torsion d’axe et autres erreurs d’hystérésis mécaniques propres aux codeurs hermétiques conventionnels.
