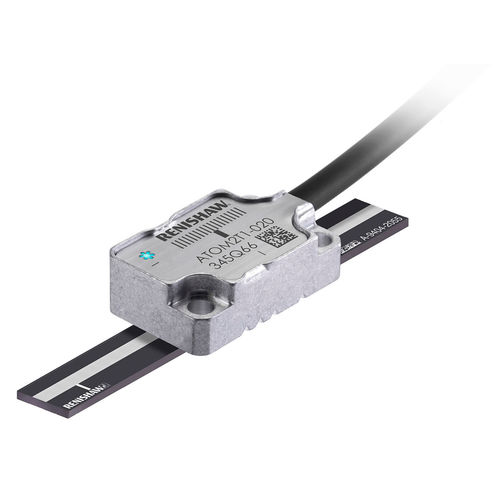

Codeur linéaire incrémental ATOM™ RCLC

optiquesans contactanalogique

ATOM - Définition ATOM est le système optique miniature de codage linéaire et rotatif incrémental sans contact de Renishaw. Sa conception novatrice allie la miniaturisation à des niveaux exceptionnels de stabilité des signaux, d'immunité à la saleté et de fiabilité. Cette combinaison, unique sur le marché, constitue un grand pas en avant en termes de performances et de fiabilité dans les codeurs miniatures. ATOM est décliné en versions câble hi-flex et circuit imprimé flexible (FPC), avec des options de règle à pas de 20 ou 40 µm. Une gamme d'interfaces est proposée avec la Ri standard, une Ti hautes performances, et l'interface compacte ACi ouverte. Règle RCLC - Définition La RCLC est une règle rigide en verre déclinée en longueurs de jusqu'à 130 mm avec des graduations incrémentales de 20 ou 40 µm. La RCLC a une précision totale de ±3 µm et comprend deux marques de référence : une au point médian de la règle, l'autre en fin de course. La sélection s'effectue par l'orientation de la tête de lecture par rapport à la règle. La RTLF-S est fixée sur le substrat au moyen d'un ruban adhésif fixé au dos. Cet adhésif est étudié de manière à permettre une dilatation de la règle indépendante de celle du substrat.
