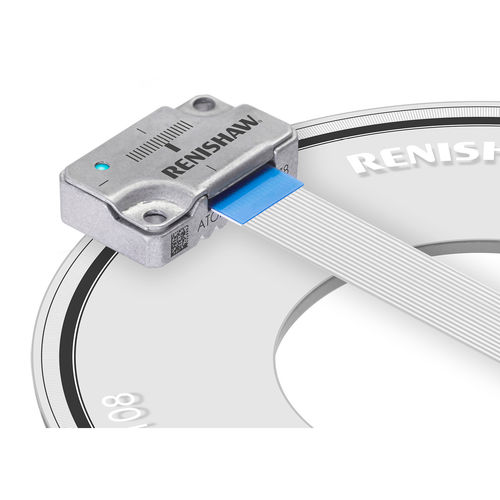

Codeur rotatif incrémental ATOM™ RCDM

optiquesans contactanalogique

ATOM - Définition ATOM est le système optique miniature de codage linéaire et rotatif incrémental sans contact de Renishaw. Sa conception novatrice allie la miniaturisation à des niveaux exceptionnels de stabilité des signaux, d'immunité à la saleté et de fiabilité. Cette combinaison, unique sur le marché, constitue un grand pas en avant en termes de performances et de fiabilité dans les codeurs miniatures. ATOM est décliné en versions câble hi-flex et circuit imprimé flexible (FPC), avec des options de règle à pas de 20 ou 40 µm. Une gamme d'interfaces est proposée avec la Ri standard, une Ti hautes performances, et l'interface compacte ACi ouverte. Disque RCDM - Définition Un RCDM est un disque monobloc en verre sur la face duquel des graduations sont gravées. Il comporte une seule position de référence et un anneau d'alignement optique. Cet anneau d'alignement optique sert à minimiser les erreurs d'alignement angulaire et à améliorer la précision installée. Deux versions sont disponibles en pas de 20 µm et de 40 µm dans une gamme de tailles (20 µm : Ø30 mm à Ø108 mm, 40 µm: Ø17 mm à Ø108 mm) Le format sans contact élimine en outre le jeu à l’inversion, la torsion d’axe et autres erreurs d’hystérésis mécaniques propres aux codeurs hermétiques conventionnels.
