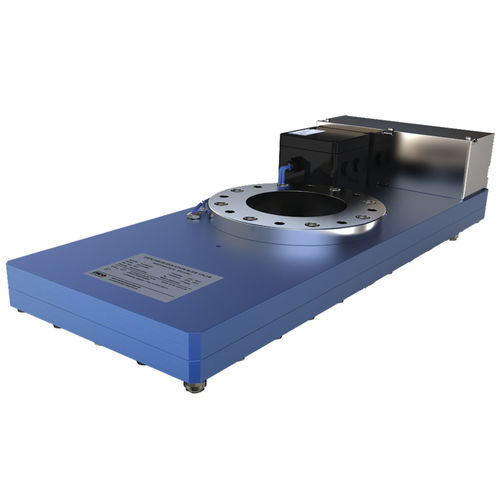

Vanne à guillotine REDEX® Slide

pneumatiqued'isolementpour l'industrie chimique

Qu'il s'agisse de silos, de broyeurs ou de systèmes d'extraction, nos vannes à tiroir permettent une isolation sûre et sont également disponibles pour les applications exigeantes de NEP, de poussière ou de gaz. La vanne à tiroir REDEX® convient à l'isolation des explosions entièrement développées jusqu'à la pression d'explosion maximale. Application La vanne à glissière REDEX® est disponible pour des diamètres nominaux de DN 50 à DN 150. Grâce à sa conception pratique, la vanne à guillotine convient à toutes les vitesses d'écoulement et à toutes les charges de poussière, elle n'entraîne aucune chute de pression et peut être installée verticalement, horizontalement ou à n'importe quel angle. Avantages - Utilisation variable. - Temps de fermeture extrêmement courts. - Distances d'installation courtes grâce à une conception compacte. - Possibilités d'installation flexibles à n'importe quel angle. - Pas de perte de pression. Mécanisme Le système à protéger est équipé de détecteurs de pression et/ou de détecteurs infrarouges. Ceux-ci peuvent détecter une explosion et envoyer un signal à la vanne à guillotine. En fonction de la taille, un ou plusieurs générateurs de gaz sont activés et ferment la vanne à guillotine sous l'effet de la pression générée. La lame fermée empêche efficacement la propagation des flammes et des ondes de pression. Les temps de fermeture rapides permettent également des distances d'installation extrêmement courtes. En fonctionnement normal, les vannes à glissière peuvent être ouvertes et fermées pneumatiquement.
