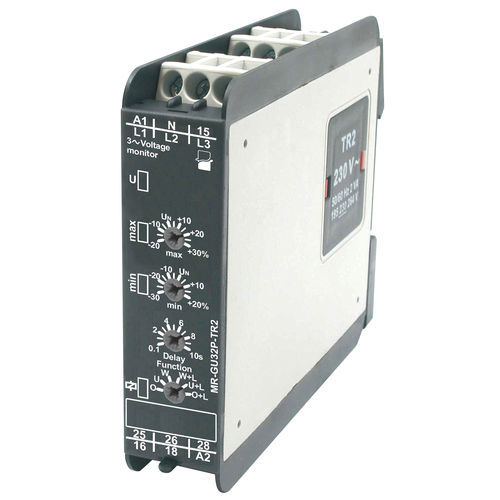

Relais de surveillance de tension MR-GU3M2P-TR2

d'ordre de phases2NO/NFtriphasé

Surveillance de la tension dans les réseaux triphasés Assurer les données du circuit Fonctions SUR, SUR+DÉCLENCHEMENT, SOUS, SOUS+DÉCLENCHEMENT, GAIN, GAIN+DÉCLENCHEMENT réglage du délai de déclenchement Intervalles de temps (réglage de la temporisation) délai de déclenchement (0,1...10 s) Indicateur LED lED verte, LED rouge Circuit de mesure - bornes N-L1, N-L2, N-L3 - variable de mesure AC sinus, 48...63 Hz - entrée de mesure 230 V AC - capacité de surcharge 440 V AC - résistance d'entrée 3N~ 400/230 V 470 kΩ - seuil de commutation Us max : 0,8 < Un < 1,3 min : 0,7 < Un < 1,2 Circuit d'entrée Tension d'alimentation U 12 ... 400 V AC ; bornes A1-A2 Consommation électrique nominale 2,0 VA / 1,5 W Fréquence nominale selon les spécifications du transformateur d'alimentation TR2 Circuit de sortie Nombre et type de contacts 2 C/O - inverseur Charge nominale AC1 5 A / 250 V AC Pouvoir de coupure max. AC1 1 250 VA Isolation Tension de surtension nominale 4 000 V AC Catégorie de surtension III PN-EN 60664-0 Degré de pollution de l'isolation 3 PN-EN 60664-1
