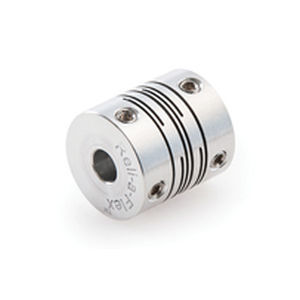

Accouplement flexible Reli-a-Flex™

à souffletpour transmissiond'arbre

Accouplements Reli-a-Flex™ pour arbres (poutres) Accouplements Reli-a-Flex™ : La gamme Reli-a-Flex™ d'accouplements d'arbres flexibles, également connue sous le nom d'accouplement à poutre, est une configuration monobloc en alliage d'aluminium (grade 7075-T6), qui a été conçue en interne chez Reliance pour assurer une transmission très douce du mouvement, une grande rigidité en torsion, de faibles charges sur les paliers et une longue durée de vie. Le modèle de fente a été développé après de nombreux mois d'analyse et d'essais pour fournir le meilleur équilibre entre le jeu nul, la rigidité en torsion et la faible charge sur les roulements, tout en atteignant une durée de vie opérationnelle supérieure à 50 000 000 de cycles à la charge nominale et à 80 % de décalage. Avec deux jeux de fentes identiques, l'accouplement d'arbre à poutre flexible Reli-a-Flex™ est à vitesse constante par conception et gère le décalage angulaire, parallèle et axial. Disponibles dans des tailles allant de 6 à 25 mm de diamètre et des vitesses admissibles jusqu'à 70 000 tr/min, nos accouplements Reli-a-Flex™ offrent une conception d'accouplement monobloc très fiable qui se rapproche des performances d'un accouplement à soufflet. Toujours pour les clients qui ont besoin d'un accouplement de poutre flexible Reli-a-Flex™ modifié ou complètement sur mesure, Reliance a développé un outil informatique unique de conception et de prédiction des performances. Cet outil permet à nos ingénieurs d'expérimenter rapidement différentes configurations d'accouplement et de concevoir un accouplement pour répondre aux restrictions de l'enveloppe spatiale ou aux exigences de performance.
