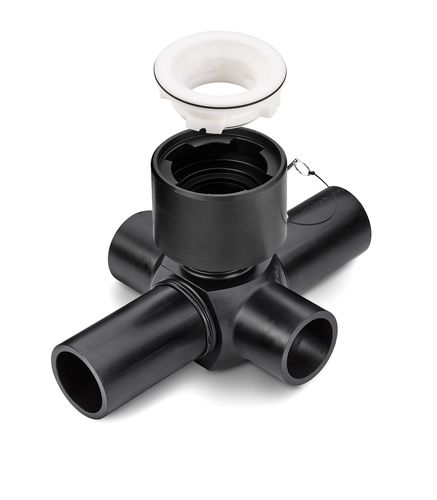

Raccord hydraulique X‑cross

à brideen croixISO

Une croix en X pour hydrants peut être utilisée pour raccorder les hydrants aux intersections de tuyaux. Le raccordement des bouches d'incendie peut être choisi de manière flexible parmi les raccords à bride, les raccords BAIO® et les raccords à emboîtement. En outre, toutes les variantes sont disponibles avec des raccords à emboîtement REINOGRIP pour une pose encore plus rapide du système de tuyauterie. Les raccords proposés doivent être fabriqués à partir de matériaux conformes à l'Association PE100+ et à la norme DIN EN 12201 en ce qui concerne les dimensions, les tolérances et les exigences de qualité. La preuve doit être apportée qu'ils ont été fabriqués sur la base d'un système d'assurance qualité conforme à la norme DIN EN ISO 9001. Pour tous les raccords, un certificat conforme à la norme DIN EN 10204 doit être présenté par le fabricant. Le corps de la garniture doit être fabriqué par moulage par injection ou, dans le cas de structures plus complexes, à partir d'une pièce de matériau semi-fini homogène, afin de garantir le renforcement requis et, partant, la grande stabilité de la garniture. Les matériaux semi-finis fabriqués à partir de tiges enroulées ou l'application ultérieure d'autres formes de renforcement ne sont pas autorisés. Les embouts doivent avoir une forme longue pour permettre à la fois le soudage bout à bout HE et le soudage HW. Les brides spéciales en PE100 avec un joint torique en EPDM doivent être soudées selon la procédure de soudage bout à bout HE : le cordon intérieur doit être enlevé. La bride d'appui doit être fabriquée en acier plastifié.
