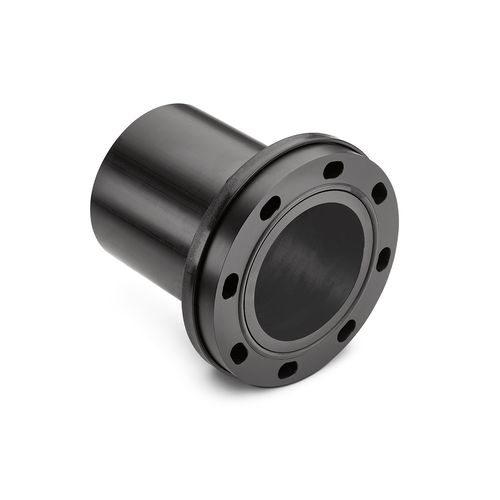

Bride libre d'alignement VP

en fonteen plastiqueà collerette longue

Le développement de nos brides spéciales se concentre sur la bride VP, qui est équipée d'une bride d'appui en plastique anticorrosion renforcé de fibres et percée conformément à la norme DIN EN 1092 PN 10. Les longs trous dans l'embase facilitent l'installation et l'alignement de la connexion de la bride. L'effet de ressort de la bride est intégré dans la conception et assure une précharge durable du boulon, ce qui est un point fort. Grâce à son faible poids, elle est plus facile à installer et les coûts du projet sont réduits. Les raccords proposés doivent être livrés sous la forme d'un ensemble composé d'un embout à souder et d'une bride d'appui adaptée à la dimension. Les embouts à souder doivent être fabriqués à partir de matériaux conformes à l'Association PE100+ et aux normes DIN EN 12201 et DIN EN 1555 en ce qui concerne les dimensions, les tolérances et les exigences de qualité. Les brides d'appui doivent être fabriquées en matière plastique renforcée de fibres et exempte de corrosion. La preuve doit être apportée qu'elles ont été fabriquées sur la base d'un système d'assurance qualité conforme à la norme DIN EN ISO 9001. Pour tous les raccords, le fabricant doit présenter un certificat conforme à la norme DIN EN 10204. Le corps du raccord en PE doit être fabriqué par moulage par injection ou à partir d'une pièce de matériau semi-fini homogène. Les matériaux semi-finis fabriqués à partir de tiges enroulées ou l'application ultérieure d'autres formes de renforcement ne sont pas autorisés. L'embout doit être percé selon le schéma de perçage prévu par la norme DIN EN 1092-1 PN 10 ou PN 16. De cette manière, les trous de boulons sont plus proches du diamètre extérieur du tube.
