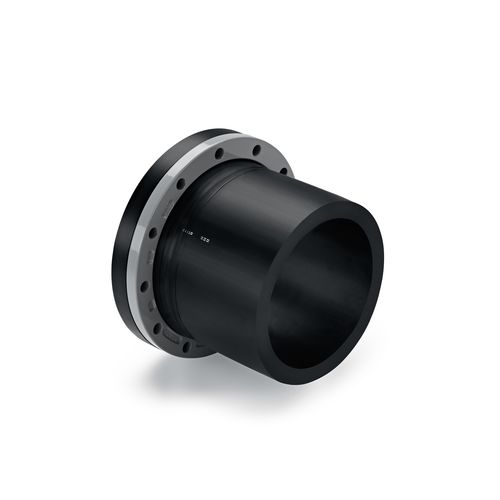

Bride libre pour tuyaux

en fonteen PEà collerette

Dans le cas des pièces de transition entre brides et accessoires avec des solutions de manchons à souder à partir de DN/OD 160 mm, d'importantes modifications de la section transversale se produisent en raison des dimensions du joint de bride et du dimensionnement du tube en plastique. En particulier pour l'installation des manchons à souder, des problèmes d'actionnement peuvent survenir en raison du déplacement. Le raccord à souder a également tendance à se rompre sous pleine pression. Grâce au raccord à bride spécial, Reinert-Ritz peut résoudre ces problèmes. Il permet de raccorder des tuyaux en plastique à des accessoires de même diamètre nominal, en respectant les classes de pression. Dans ce cas, l'embout est conçu comme une bride fixe et équipé d'une bride d'appui. Cela permet de choisir l'accessoire en fonction du diamètre nominal du tuyau - une étape de moins que dans le cas d'un raccordement à bride libre conventionnel, ce qui réduit les coûts du projet et le risque de dépôts. La bride d'appui en acier est recouverte d'un revêtement plastique qui offre une protection durable contre la corrosion. Les raccords à proposer doivent être livrés sous la forme d'un ensemble composé d'un embout à souder et d'une bride d'appui adaptée à la dimension. Les embouts à souder doivent être fabriqués à partir de matériaux conformes à l'Association PE100+ et aux normes DIN EN 12201 et DIN EN 1555 en ce qui concerne les dimensions, les tolérances et les exigences de qualité. Les brides d'appui doivent être fabriquées en acier avec un revêtement plastique conformément à la norme DIN EN 10310. La preuve doit être apportée qu'elles ont été fabriquées sur la base d'un système d'assurance qualité conforme à la norme DIN EN ISO 9001. Pour tous les raccords, un certificat conforme à la norme DIN EN 10204 doit être présenté par le fabricant.
