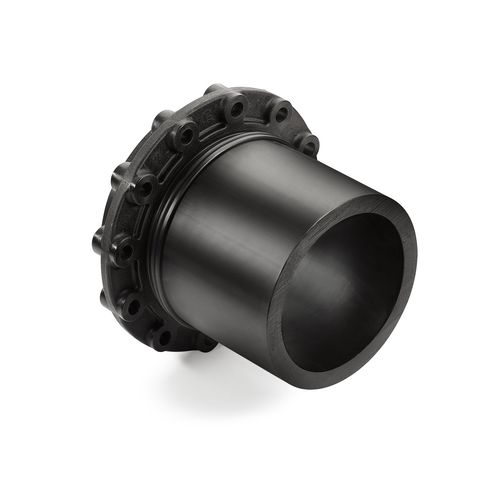

Bride libre en PE HP

à collerette

Les brides HP de Reinert-Ritz sont des solutions de haute performance pour la résistance à la pression totale d'une connexion à bride libre avec un embout à souder. Un manchon à souder spécial en PE100 et une bride libre ajustée à la dimension forment une unité coordonnée avec précision et sont reliés en permanence l'un à l'autre. Le manchon et la bride s'emboîtent positivement au niveau de leurs surfaces de raccordement, à la manière d'une languette et d'une rainure. Les forces axiales de la canalisation sont transmises à la bride sur toute la surface de l'embout. Cette combinaison protège contre la déformation de l'embout en PE et, selon le dimensionnement, permet des charges de pression allant jusqu'à 25 bars. Les brides d'appui sont disponibles en version acier avec revêtement plastique ou en version plastique anticorrosion et renforcée par des fibres. Les raccords à proposer doivent être livrés sous la forme d'un ensemble composé d'un manchon à souder et d'une bride d'appui libre adaptée à la dimension. Les manchons à souder doivent être fabriqués à partir de matériaux conformes à l'Association PE100+ et aux normes DIN EN 12201 et DIN EN 1555 en ce qui concerne les dimensions, les tolérances et les exigences de qualité. Les brides d'appui doivent être fabriquées en matière plastique renforcée par des fibres, exempte de corrosion, ou en acier recouvert d'une couche de plastique, conformément à la norme DIN EN 10310. La preuve doit être apportée qu'elles ont été fabriquées sur la base d'un système d'assurance qualité conforme à la norme DIN EN ISO 9001. Pour tous les raccords, un certificat conforme à la norme DIN EN 10204 doit être présenté par le fabricant.
