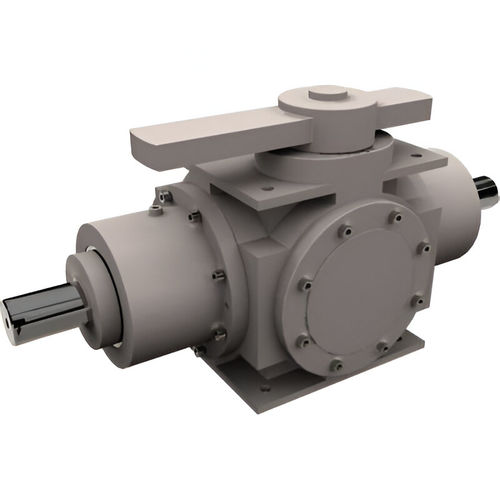

Embrayage mécanique BD series

à frictionpneumatique

Ces embrayages sont utilisés lorsque différentes sections d'une machine doivent d'abord être désengagées de la chaîne cinématique, puis réengagées tout en conservant la même phase ou relation angulaire qui existait avant le désengagement. Ils sont souvent utilisés dans un arbre de ligne, entre les unités d'impression sur une presse offset, et pour déconnecter certaines unités sur une ligne de finition. L'unité se compose de deux mâchoires montées sur des arbres distincts, chacune supportée par deux roulements, et enfermées dans de robustes boîtiers en fonte. Ce type de construction garantit un désengagement à sécurité intégrée (il ne se bloque pas en cas de défaillance en mode désengagé). L'engagement à une seule position est obtenu en fournissant deux dents de dimensions légèrement différentes. L'embrayage est actionné à distance par un cylindre pneumatique et des interrupteurs de fin de course, fournis avec l'appareil, ou manuellement par un levier de changement de vitesse. Des roulements à billes et des joints en viton sont utilisés pour accepter des vitesses et des températures plus élevées.
