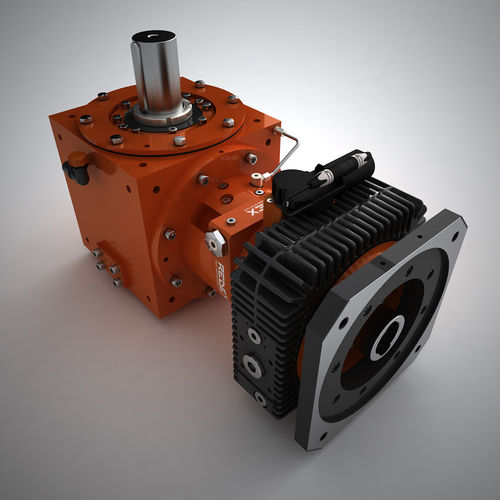

Réducteur planétaire MSR series

orthogonalcoaxialà arbres parallèles

la boite à 2 vitesses MSR pour Le plateau tournant de VTL est une nouvelle technologie qui combine deux réducteurs à angle droit et à 2-vitesses pour réaliser des opération de tournage de grande puissance et des mouvements précis de l’axe C pour le fraisage et percage. Les pignons de sortie du MSR s’engrènent avec la couronne de la table tournante. – En mode tournage, les deux motoréducteurs fonctionnent ensemble en partageant la charge (50 %-50 %) et en maintenant la taille du moteur à ½ de celle d’un moteur d’entraînement principal conventionnel. – En mode positionnement et fraisage (axe C), un réducteur est préchargé contre l’autre pour éliminer le jeu et assurer un positionnement précis. En outre, le changement de rapport d’engrenage couvre toute la gamme de vitesse requise avec une vitesse élevée pour le tournage et un couple élevé à faible vitesse pour le fraisage. La pleine charge est fournie pendant le tournage et le jeu est annulé pendant le fraisage. Le MSR est un système compact qui simplifie considérablement la cinématique de la table tournante VTL et garantit des performances élevées en termes de vitesse, de couple et de précision.
