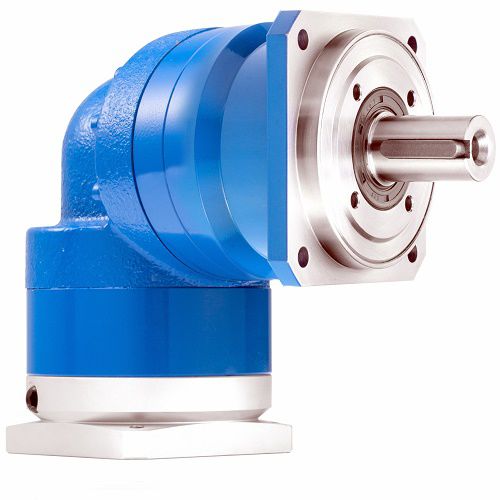

Réducteur planétaire LIVELY-CI-RA series

à engrenage hélicoïdalorthogonal200 - 500 Nm

LIVELY RA est un réducteur de vitesse planétaire orthogonal à jeu réduit. Sa denture planétaire est hélicoïdale et son train d'entrée est un renvoi d'angle à engrenages spiro-coniques, pour garantir précision et fonctionnement silencieux. Lively RA est conçu pour les accélérations moyennes et les variations de couple moyennes à fortes. Capacité d'accélération+++ Capacité aux inversions fréquentes+++ Acceptation des efforts radiaux++ Acceptation des efforts axiaux+ Rigidité torsionnelle+++ Précision++++ Economie++++ Compatible moteurs brushlessOui Nombre de tailles dans cette gamme7 (de 40 à 235 mm) Jeu Angulaire3' (1 train) / 5' (2 trains) Rapports de réduction disponiblesde 3:1 à 100:1 Accouplement au moteurManchon équilibré LIVELY RA est un réducteur planétaire hélicoïdal, à jeu réduit et à renvoi d'angle. Les engrenages internes sont hélicoïdaux, afin de procurer à votre application un fonctionnement silencieux. Le porte-satellites est une cage qui assure rigidité et capacité d'accélération. Cette cage est monobloc avec l'arbre de sortie. La cage porte-satellites est maintenue par 2 roulements à billes radiaux montés de part et d'autre de la cage, pour éviter les mouvements de bascule dûs aux efforts radiaux et aux accélérations. L'alignement des satellite par rapport à la couronne et au pignon moteur reste optimal, même en phases d'accélération moyenne ou en cas d'effort radial important. La couronne planétaire (engrenage à denture intérieure dans lequel évoluent les satellites) est monobloc avec le carter, pour renforcer la raideur, et fiabiliser le réducteur en cas d'inversions fréquentes.
