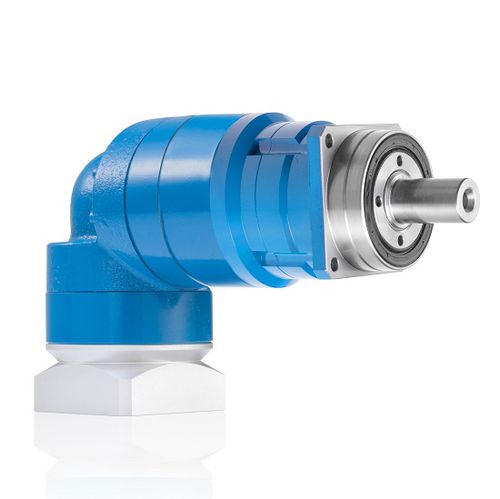

Réducteur planétaire X-TREME-SQ-RA series

à engrenage hélicoïdalorthogonal200 - 500 Nm

ACCELERATIONS MOYENNES A FORTES, CHARGES RADIALES ET AXIALES IMPORTANTES. X-Treme RA est un renvoi d'angle idéal pour les applications à courroie ou pignon-crémaillères très dynamiques (pick&place en plasturgie...). Ses roulements à rouleaux coniques lui autorisent des efforts importants sur l'arbre. Capacité d'accélération+++ Inversions+++ Charges radiales++++ Charges axiales++++ Rigidité torsionnelle (raideur)+++ Précision+++++ Economie++++ Compatible moteurs brushlessOui Nombre de tailles dans la gamme5 (de 60 à 180 mm) Jeu angulaire standard<8' Jeu angulaire optionnel<4' or <6' Rapports de réduction disponiblesde 3 à 100:1 Connexion à l'arbre moteurManchon équilibré CONSTRUCTION INTERNE X-Trem​e RA est un réducteur de vitesse planétaire à jeu réduit orthogonal hélicoïdal. ​Le porte-satellites est une cage, qui fournit raideur et capacité d'accélération. Elle est monobloc avec l'arbre de sortie. L'arbre est fortement maintenu par des roulements à rouleaux coniques, pour une forte acceptation des charges axiales et radiales. La couronne planétaire est directement brochée dans le carter en acier prétraité, pour accroître encore la rigidité torsionnelle. Cette construction améliore la capacité d'accélération et l'acceptation des inversions fréquentes. Nous recommandons cette gamme pour les applications dont le facteur Ka est inférieur ou égal à 1.6 (se référer à la section d'information sur les facteurs d'applications).
