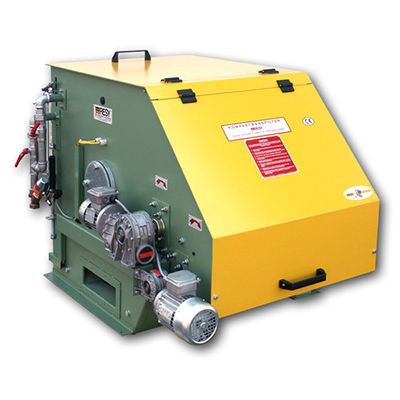

Filtre à liquide KBF/E

à bandeen papierà lavage en continu

Le développement logique du filtre KBF. Dans ce cas, la filtration n'est pas effectuée avec du papier, mais avec une bande continue en tissu en plastique. Le filtre CBF fonctionne essentiellement selon le principe KBF, c'est-à-dire sans rotation relative entre la bande filtrante, les roues filtrantes et les moteurs à boues. Dans des cas particuliers, le papier filtre peut être utilisé en plus de façon temporaire ou permanente. Cela ne nécessite aucune transformation sur la machine. Principe Une courroie à maillons métalliques solides et continus est tendue sous forme de demi-coque autour de deux roues à poulies tournantes. L'angle de contact aux poulies est d'environ 180°. La courroie crantée est entraînée par un motoréducteur agissant par l'intermédiaire d'un arbre d'entraînement. La bande filtrante continue est insérée entre la bande à maillons métalliques - la bande porteuse - et les roues du filtre. Cette bande filtrante en tissu est tendue séparément et déplacée par friction. L'auge de filtration est scellée sur tous les côtés. Le fluide à filtrer est dirigé dans l'auge par l'intermédiaire du tuyau d'entrée central. Le produit nettoyé est transféré verticalement vers le bas dans le réservoir propre par des sorties séparées. Une zone turbulente intentionnelle à l'entrée - effet de tamisage - maintient la bande filtrante exempte de dépôts de saleté et donc perméable dans cette zone. Les particules se déposent dans la zone calme de la cuve de filtration où elles forment un gâteau de filtration. Ce gâteau de filtration sert de couche filtrante supplémentaire. Une piscine se forme lentement mais sûrement à mesure que les dépôts de particules s'élèvent et que la bande filtrante s'élève.
