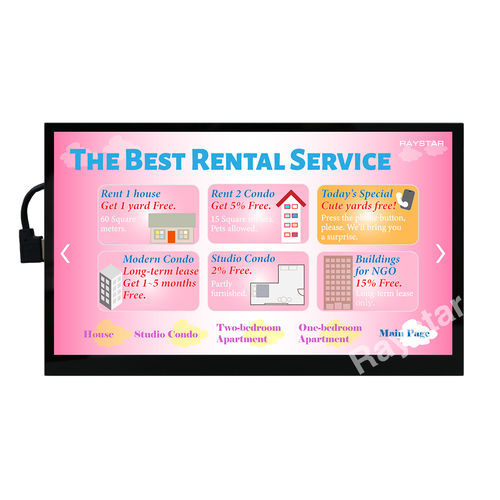

Module d'affichage à LED RFH101VJ-1YH-LHB

TFT LCDIPSà écran tactile capacitif

Le RFH101VJ-1YH-LHB est un module d'affichage TFT LCD de 10,1 pouces, IPS et rapport d'aspect 16:9. Sa résolution est de 1024×600 pixels, écran LCD TFT à matrice active couleur avec panneau IPS. La technique IPS permet aux spectateurs de voir l'écran sous des angles plus larges (85/85/85/85 degrés). Ce module d'affichage TFT utilise les circuits intégrés de pilotage EK79001HN et EK73215BCGA, supportant le connecteur HDMI (uniquement le signal DVI). L'écran tactile PCAP (interface USB) adopte le circuit intégré ILI2511 qui permet un toucher à 1 point/2 points/multiples. La luminosité est de 850 cd/m2 avec un rapport de contraste de 800:1. La tension du LCM varie de 4,7V à 5,5V, la valeur typique étant de 5V. La température de fonctionnement couvre de -20~+70℃, la gamme de température de stockage est de -30~+80℃. Dimension du module - 235(W) × 143(H) × 27.96(MAX)(D) - mm Zone de visualisation - 223.72 (H) × 126.28(V) - mm Zone active - 222,72 (H) × 125,28(V) - mm Pas des points / pixels - 0,2175 (L) × 0,2088 (H) - mm Mode d'affichage - normalement noir, transmissif - Angle de vue - 85/85/85/85 (IPS) - Disposition des pixels (Configuration des pixels) - RGB-STRIPE - Rapport d'aspect - 16:9 - Type de rétroéclairage - LED, normalement blanc - Carte de contrôle - Oui - Contrôleur intégré - TFP401 - Circuit intégré de pilotage TFT - EK79001HN + EK73215BCGA ou équivalent - Interface - Prise en charge du connecteur HDMI (signal DVI uniquement) - Version FW de PCAP - V6.0.0.0.62.90.1.2 - PCAP IC - ILI2511 ou équivalent - Interface PCAP - USB Points de détection - 1 / 2 / Option - Points Écran tactile - Écran tactile capacitif projeté, PCAP Surface - Éblouissement - Luminosité - 850 - cd/㎡ Température de fonctionnement - -20~+70 - °C Température de stockage - -30~+80
