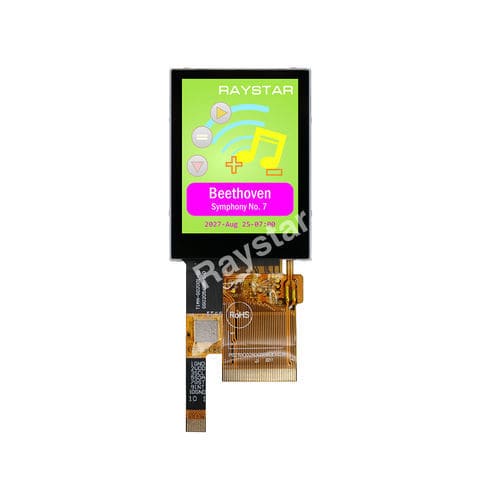

RFJ02000B-AYW-DNG1 est un module LCD TFT IPS de 2 pouces avec écran tactile capacitif. La dimension du module est de 38,8x52,3 mm ; la zone active de 30,6x40,8 mm. Sa résolution est de 240x320 pixels et son rapport hauteur/largeur de 3:4. Le module est livré avec un écran tactile PCAP avec IC GT911 supportant l'interface I2C et le toucher à 1 point.
Le module présente un grand angle de vision grâce au panneau IPS qui est l'une des techniques les plus populaires sur le marché actuellement, et un angle de vision de 80/80/80/80 degrés. Ce module d'affichage TFT LCD de 2 pouces utilise un circuit de pilotage ST7789VI prenant en charge l'interface MCU et SPI. La luminosité est de 400 cd/m2 avec un rapport de contraste de 800:1. La tension d'alimentation pour l'analogique varie de 2.4V-3.6V (valeur typique 3.3V). Le module fonctionne dans une large gamme de température de-20 à +70℃, La température de stockage couvre de-30 à +80℃.
Dimension du module - 38,8(W) × 52,3(H) × 3,8(D) - mm
Zone de visualisation - 31,60 × 41,80 - mm
Zone active - 30,60 × 40,80 - mm
Pas des points / pixels - 0,1275 × 0,1275 - mm
Type de LCD - TFT, normalement noir, transmissif -
Direction de la vue - 80/80/80/80 (IPS) -
Rapport d'aspect - 3:4 -
Type de rétroéclairage - LED, normalement blanc -
Carte de contrôle - Non -
Circuit intégré de commande TFT - ST7789VI ou équivalent -
Interface - MCU / SPI -
Version FW du PCAP - V92 -
PCAP IC - GT911 ou équivalent -
Interface PCAP - I2C -
Résolution PCAP - 240 * 320 -
Points de détection - 1 - Points
Écran tactile - Écran tactile capacitif projeté, PCAP
Surface - Éblouissement -
Luminosité - 400 - cd/㎡
Trou de montage - Non -
Température de fonctionnement - -20~+70 - °C
Température de stockage - -30~+80
---
