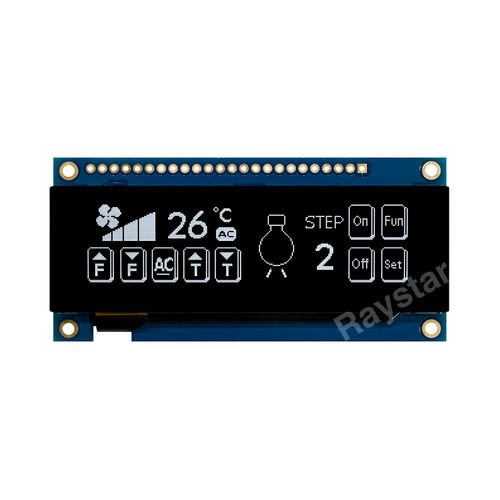

Module d'affichage tactile REN025664A-CTP

OLEDcouleurgraphique

REN025664A-CTP est un écran graphique COF capacitif tactile OLED avec une résolution de 256x64 pixels. La taille du module est de 85,0 × 39,8 mm ; la taille de la zone active est de 69,1 × 17,26 mm (2,8 pouces de diagonale). L'écran tactile capacitif intègre le circuit intégré FT6336U, qui prend en charge le toucher à 1 point. Le PCB supplémentaire de cet écran OLED permet aux utilisateurs de gagner du temps dans le développement de leur propre PCB. En outre, il y a un cadre supplémentaire avec quatre trous de vis permettant aux utilisateurs un montage rapide. Ce module OLED a un circuit intégré SSD1322 supportant les interfaces 8-bit 8080 / 6800, 4-line / 3-line SPI. Notre OLED présente un rapport de contraste élevé de 10 000:1, ce qui permet aux performances visuelles de se démarquer des écrans traditionnels. La tension d'alimentation logique varie de 2,8V à 3,3V, la valeur typique étant de 3V. Le module fonctionne à une température de -20℃ à +70℃ ; la température de stockage est de -30℃ à +80℃. Raystar fournit quatre couleurs d'émission OLED parmi lesquelles vous pouvez choisir : blanc, jaune et vert. En plus de cela, il prend également en charge les niveaux de gris. La REN025664A-CTP convient parfaitement aux applications telles que les appareils domestiques intelligents, les équipements médicaux, les tableaux de bord, etc Structure - COF + FR + PCB - (en anglais) Taille (diagonale) - 2,8 - pouces Matrice de points / Résolution - 256 × 64 - points Dimension du module - 85,0 × 39,8 × 7,83 - mm Zone de visualisation - 71,1 × 19,26 - mm Zone active - 69,1 × 17,26 - mm Taille des points / pixels - 0,248 × 0,248 - mm Pas des points / pixels - 0,27 × 0,27 - mm Couleur d'émission - OLED, blanc/jaune/vert - Prise en charge des niveaux de gris - Oui - Mode d'affichage - Matrice passive IC - SSD1322 (COF) - Interface - 6800,8080,SPI - PCAP IC - FT6336U - Interface PCAP - I2C - Points de détection - 1 - Points Écran tactile - Écran tactile capacitif - Surface - Éclat normal - Alimentation électrique - 3V - Service - 1/64 Service
