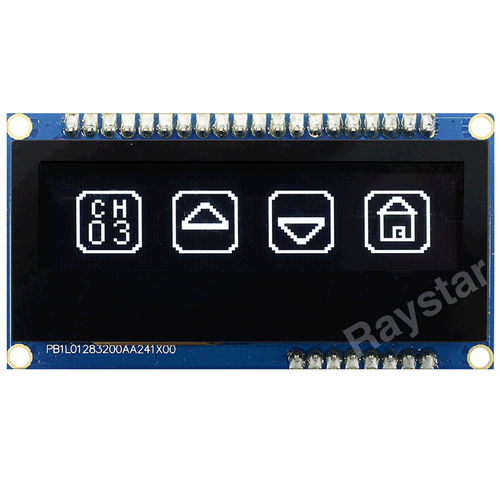

Module d'affichage à écran tactile capacitif REP012832A-CTP

OLEDcouleurgraphique

REP012832A-CTP est un module d'affichage graphique OLED à matrice de points 128x32 COG avec PCB et écran tactile capacitif. L'écran tactile brillant est doté d'un circuit intégré FT6336U qui prend en charge la détection du toucher à 1 point. La taille de la zone active est de 2,23 pouces de diagonale avec une dimension de module de 66,5x35,0 mm. Ce module OLED de 2,23 pouces est doté du circuit intégré SSD1305 et offre un taux de contraste élevé de 10 000 : 1. De nombreuses options d'interface sont disponibles, notamment les interfaces 6800, 8080, SPI 4 fils et I2C. La tension d'alimentation logique est comprise entre 3,2V et 3,5V, la valeur typique étant de 3,3V. Les couleurs d'émission disponibles sont le blanc, le jaune et le bleu. Il existe deux méthodes de montage de ce module, l'une consiste à utiliser le connecteur à broches, l'autre à le fixer à l'aide de trous de vis. En outre, nous fournissons 3 interfaces de connexion parmi lesquelles les clients peuvent choisir : PIN, FPC (nécessite un connecteur supplémentaire) et Hot Bar. En plus de cela, nous fournissons également un petit moteur vibrant et un buzzer comme accessoires optionnels. Ce module OLED graphique de 2,23 pouces est un bon choix pour les applications de maison intelligente, les systèmes de contrôle intelligents, les équipements médicaux, etc Structure - COG+FR+PCB - (en anglais) Taille (Diagonale) - 2.23 - inch Matrice de points / Résolution - 128 × 32 - points Dimensions du module - 66,5 × 35,0 × 10,55 (Max) - mm Zone de visualisation - 56,02 × 14,1 - mm Zone active - 55,018 × 13,098 - mm Taille des points / pixels - 0,408 × 0,388 - mm Pas des points / pixels - 0,43 × 0,41 - mm Couleur d'émission : blanc, jaune, bleu Mode d'affichage - Matrice passive - CI - SSD1305 - Interface - 6800, 8080, SPI 4 fils, I2C - PCAP IC - FT6336U - Interface PCAP - I2C - Points de détection - 1 - Points Écran tactile - Écran tactile capacitif - Surface - Éclat normal - Alimentation - 3V - Service - 1/32 service
