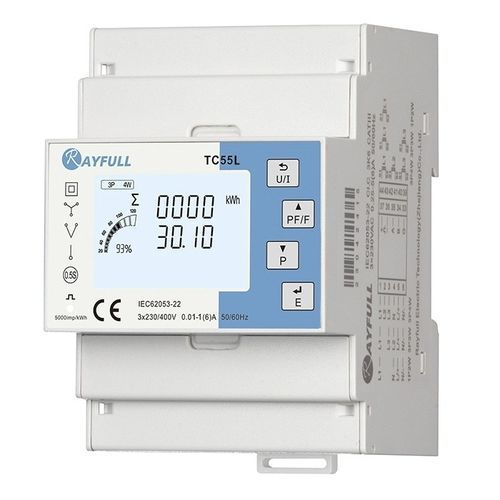

Compteur d'énergie électrique multifonction TC55L

triphasésur rail DINRS-485

Les appareils de la série TC55L sont des compteurs d'énergie multifonctionnels triphasés connectés à un TC externe. Ils mesurent et analysent les paramètres électriques les plus importants, notamment la tension, le courant, les paramètres de puissance à quatre quadrants, le facteur de puissance, le taux d'harmoniques total, etc. Il peut également lire divers paramètres énergétiques, notamment l'énergie active et réactive bidirectionnelle, l'énergie à quatre quadrants, etc. La série permet de mesurer et d'analyser les paramètres de puissance dans divers environnements de réseau électrique, tels que 1P2W, 3P3W et 3P4W. La série TC55L dispose d'une interface de communication LoRaWAN et RS485 avec une vitesse de transmission maximale de 38400bps, prenant en charge le protocole Modbus ou DLT645 pour la lecture à distance. En même temps, l'écran LCD large et les boutons tactiles aident les utilisateurs à visualiser et à définir divers paramètres de mesure sur site. La fonction de protection par mot de passe est ajoutée pour améliorer considérablement la sécurité des données. transformateur de courant 1A/5A ou mV/mA/entrée de la bobine de Rogowski Mesures : V, A, W, Var, kWh, kVarh, PF, THD... Mesure bidirectionnelle de l'énergie et de la puissance Correction de l'inversion de connexion du TC Sortie d'impulsion Communication 1 : LoRaWAN Classe C Bande de fréquence : EU868/AS923/AU915/US915/CN470 (en option) Communication 2 : RS485 Modbus RTU Réseaux : 1P2W/2P3W/3P3W/3P4W Approuvé CE/ROHS Spécifications de communication - Interface et protocole : RS485 2 fils ; Modbus RTU (par défaut), DL/T645-2007 (en option) - Débit en bauds : 1200, 2400, 4800, 9600 (par défaut), 19200, 38400 bps - Parité : Aucune (par défaut), Pair, Impair - Bit d'arrêt : 1(par défaut), 2 - Temps de réponse : <100ms - Type de bus : Semi-duplex - Distance : Max. 1000m - Charge du bus : Max. 64pcs - Sans fil : - LoRaWAN : LoRaWAN V1.0.4.Class C Spécifications de l'environnement - Température de fonctionnement : -25 ~ +55℃
