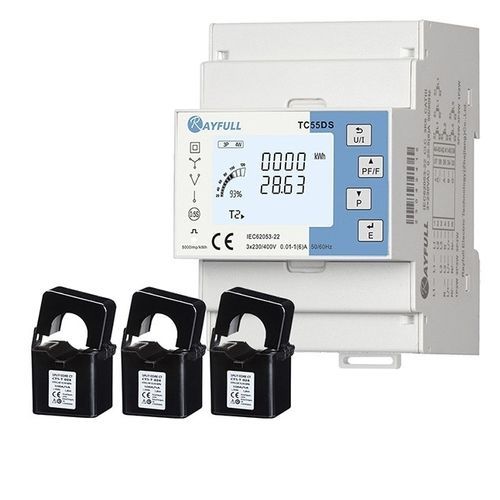

Compteur d'énergie électrique triphasé TC55DS

sur rail DINModbus RTUà bobine de Rogowski

La série TC55DS est un compteur d'énergie multifonctionnel triphasé connecté à un TC externe. Il mesure et analyse les paramètres électriques les plus importants, notamment la tension, le courant, les paramètres de puissance à quatre quadrants, le facteur de puissance, les harmoniques totales, etc. Il peut également lire divers paramètres énergétiques, notamment l'énergie active et réactive bidirectionnelle, l'énergie à quatre quadrants, les statistiques mensuelles et journalières de consommation d'énergie, etc. La série permet de mesurer et d'analyser les paramètres de puissance dans divers environnements de réseau électrique, tels que 1P2W, 3P3W et 3P4W. La série TC55DS dispose d'une interface de communication RS485 avec une vitesse de transmission maximale de 38400bps, supportant le protocole Modbus ou DLT645 pour la lecture à distance. En même temps, l'écran LCD large et les boutons tactiles aident les utilisateurs à visualiser et à régler les différents paramètres de mesure sur site. La fonction de protection par mot de passe est ajoutée pour améliorer considérablement la sécurité des données. transformateur de courant 1A/5A ou mV/mA/entrée de la bobine de Rogowski Mesures : V, A, W, Var, kWh, kVarh, PF, THD... Deux sources : Alimentation normale et alimentation de secours Mesure bidirectionnelle de l'énergie et de la puissance Correction de l'inversion de connexion du TC Sortie d'impulsion Communication : RS485 Modbus RTU/DLT645-2007 Réseaux : 1P2W/2P3W/3P3W/3P4W Approuvé CE/ROHS Spécifications de communication - Interface et protocole : RS485 2 fils ; Modbus RTU (par défaut), DL/T645-2007 (en option) - Vitesse de transmission : 1200, 2400, 4800, 9600 (par défaut), 19200, 38400 bps - Parité : Aucune (par défaut), Pair, Impair - Bit d'arrêt : 1(par défaut), 2 - Temps de réponse : <100ms - Type de bus : Semi-duplex - Distance : Max. 1000m - Charge du bus : Max. 64pcs Spécifications de l'environnement - Température de fonctionnement : -25 ~ +55℃ - Température de stockage : -40 ~ +80℃
