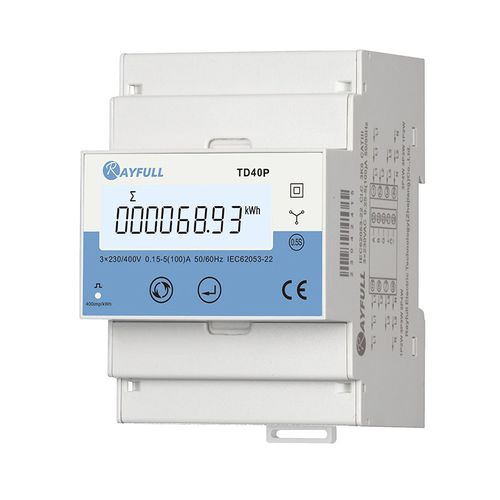

Compteur d'énergie électrique triphasé TD40P

sur rail DINnumériquesortie à impulsion

La série TD40P est un compteur d'énergie multifonctionnel triphasé à connexion directe (max. 100 A) qui mesure et analyse les paramètres électriques les plus importants, notamment la tension, le courant, la puissance, le facteur de puissance, etc. Cette série permet de mesurer et d'analyser les paramètres de puissance dans les environnements de réseau électrique 3P4W. La fonction de protection par mot de passe est ajoutée pour améliorer considérablement la sécurité des données. Entrée directe max. 100A Mesures : V, A, W, kWh, PF, ... Mesure bidirectionnelle de l'énergie Énergie réinitialisable Sortie d'impulsion Réseau : 3P4W Approuvé CE/ROHS Spécifications électriques Précision : - Tension/Courant : Classe 0.5, se référer à IEC 61557-12 - Puissance active : Classe 1 / Classe 0,5, voir CEI 61557-12 - Énergie active : Classe 1 / Classe 0,5S, voir CEI 62053-21/22, CEI 61557-12 - Facteur de puissance : Classe 1, voir CEI 61557-12 - Fréquence : Classe 0.2, voir CEI 61557-12 Tension d'entrée : - Tension nominale : 3x230VAC(L-N)/400VAC(L-L) - Tension d'entrée : Plage de mesure : 176 ~ 276 VAC(L-N) - Fréquence : 45 ~ 65 Hz - Capacité de surcharge : 2x la tension nominale pendant 1s Entrée de courant : - Entrée de courant : 0,15 ~ 100 A, 5A nominal - Capacité de surcharge : 30x Max. Courant max. pendant 0,01s Sortie d'impulsions : - Capacité de surcharge : 20xMax. Courant de 0,5s - Constante d'impulsion : Configuration : 400, 100, 10, 1 imp/kWh - Largeur d'impulsion : Configuration : 60, 100 (par défaut), 200 ms - Type de sortie d'impulsion : Configuration : Importation/Exportation/Total des kWh actifs - Classe : Classe A, conforme à la norme IEC 62053-31 - Tension d'entrée : 5 ~ 27 VDC Lumière d'impulsion : - Constante d'impulsion : 400imp/kWh Classe de consommation d'énergie : - Autoconsommation par phase : Circuit de tension : <2W/10VA ; - Circuit de courant : <1VA
