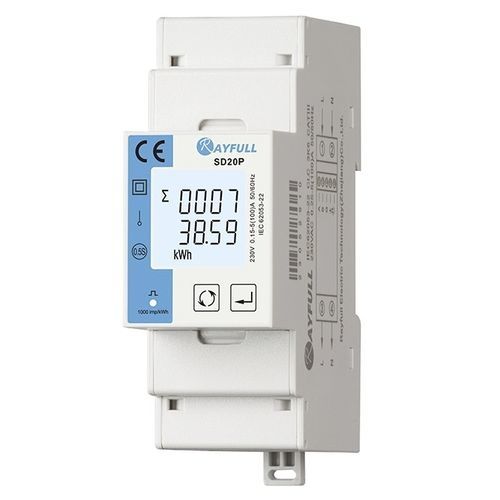

Compteur d'énergie électrique monophasé SD20P

sur rail DINavec afficheur LCDsortie à impulsion

La série SD20P est un compteur d'énergie multifonctionnel monophasé à 2 fils permettant de mesurer et d'analyser les paramètres électriques les plus importants, notamment la tension, le courant, la puissance, le facteur de puissance, l'énergie active bidirectionnelle, etc. En même temps, le grand écran LCD et les boutons tactiles aident les utilisateurs à visualiser et à régler les différents paramètres de mesure sur place. La fonction de protection par mot de passe est ajoutée pour améliorer considérablement la sécurité des données. Entrée directe de 100 A maximum Mesures : V, A, W, kWh, PF, ... Mesure bidirectionnelle de l'énergie Énergie réinitialisable Sortie d'impulsion Réseau : 1P2W Approuvé CE/ROHS Spécifications électriques Précision : Tension/Courant : Classe 0.5, se référer à IEC 61557-12 - Puissance active : Classe 1 / Classe 0.5, se référer à la CEI 61557-12 - Énergie active : Classe 1 / Classe 0,5S, voir CEI 62053-21/22, CEI 61557-12 - Facteur de puissance : Classe 1, voir CEI 61557-12 - Fréquence : Classe 0.2, voir CEI 61557-12 Tension d'entrée : - Tension nominale : 230 VAC - Tension d'entrée : 176 ~ 276 VAC - Fréquence : 45 ~ 65 Hz - Capacité de surcharge : 2x la tension nominale pendant 1s Entrée de courant : - Entrée de courant : 0,15 ~ 100 A, 5A nominal - Capacité de surcharge : 30x Max. Courant max. pendant 0,01s Sortie d'impulsions : - Type d'impulsion : Optocoupleur à collecteur ouvert - Constante d'impulsion : Configuration : 1000 (par défaut), 100, 10, 1 imp/kWh - Largeur d'impulsion : Configuration : 60, 100 (par défaut), 200ms - Type de sortie d'impulsion : Configuration : Importation/Exportation/Total kWh actif - Classe : Classe A, conforme à la norme IEC 62053-31 - Tension d'entrée : 5 ~ 27 VDC Lumière d'impulsion : - Constante d'impulsion : 1000imp/kWh Classe de consommation d'énergie : - Autoconsommation : Circuit de tension : <2W/10VA ; - Circuit de courant : <1VA
