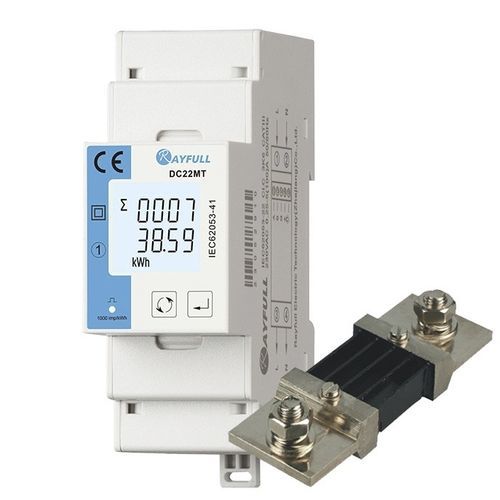

Compteur d'énergie électrique pour applications DC DC22MT

monophasésur rail DINRS-485

La série DC22MT est conçue pour l'analyse de l'énergie en courant continu et le comptage de l'énergie. Les produits adoptent le mode d'accès shunt. Le courant du shunt peut atteindre un maximum de 2000 A. Le shunt prend en charge les modes de connexion positive et négative afin d'améliorer la flexibilité du câblage du shunt. Cette série de compteurs peut mesurer la tension, le courant, la puissance et la charge positive et négative dans le système CC. La série DC22MT dispose d'une interface de communication RS485 avec une vitesse de transmission maximale de 38400bps, supportant le protocole Modbus ou DLT645 pour la lecture à distance. Par ailleurs, le DC22MT dispose d'une fonction multi-tarifs qui permet de mesurer l'énergie dans des segments prédéfinis. En même temps, l'écran LCD large et les boutons tactiles aident les utilisateurs à visualiser et à régler les différents paramètres de mesure sur le site. La fonction de protection par mot de passe est ajoutée pour améliorer considérablement la sécurité des données. Modes de connexion positive et négative Mesure bidirectionnelle de l'énergie et de la puissance Sortie d'impulsion Multi-tarifs : 4 tarifs, 8 segments de temps Communication : RS485 Modbus RTU/DLT645-2007 Approuvé CE/ROHS Spécifications de communication - Interface et protocole : RS485 2 fils ; Modbus RTU (par défaut), DL/T645-2007 (en option) - Vitesse de transmission : 1200, 2400, 4800, 9600 (par défaut), 19200, 38400 bps - Parité : Aucune (par défaut), Pair, Impair - Bit d'arrêt : 1(par défaut), 2 - Temps de réponse : <100ms - Type de bus : Semi-duplex - Distance : Max. 1000m - Charge du bus : Max. 64pcs Spécifications de l'environnement - Température de fonctionnement : -25 ~ +55℃ - Température de stockage : -40 ~ +80℃ - Humidité : <90%, pas de condensation - Degré de pollution : 2 - Altitude : <2000m - Fréquence de vibration : Gamme : 10~150Hz, se référer à IEC 60068-2-6
