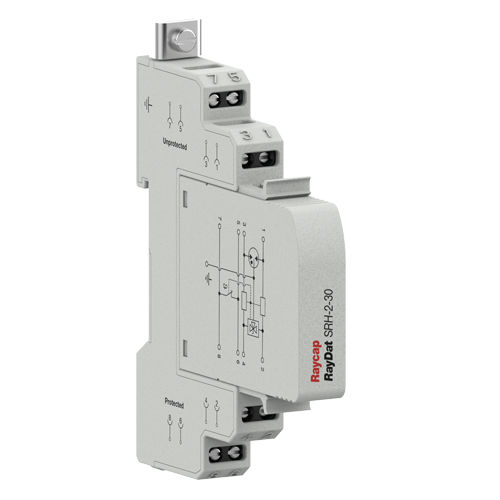

Parafoudre catégorie D1 /C1 /C2 /C3 RayDat SRH-2

pour réseau de télécommunicationpour ligne de transmission de données et de télécommunicationà décharge de gaz

Catégorie IEC/EN : D1/C1/C2/C3 Mode de protection : Longitudinal, Transversal Cotes de décharge de pointe : In : 10 kA, Imax : 20 kA, Iimp : 2,5 kA Enveloppe : DIN 43880 2/3 TE, montage sur rail DIN Terminaux : Câblé à 4 mm2 Le logement : Conception modulaire Conformité : IEC/EN 61643-21 ; UL 497B 4ème édition La série RayDat SRH-2 offre le même niveau de protection et de performances techniques que la série SLH-2, mais elle présente également la caractéristique d'un jeu supplémentaire de contacts sans tension qui peuvent être utilisés pour la signalisation et la surveillance à distance de l'état de l'appareil. En cas de défaillance de l'appareil, les contacts changent d'état. Ces barrières fournissent des niveaux de protection grossiers et fins et offrent une protection longitudinale et transversale. L'étage de protection initial comprend un tube à décharge gazeuse tripolaire et est conçu pour détourner l'énergie de choc primaire. L'étape de protection fine suivante est réalisée à l'aide de diodes à avalanche en silicium bidirectionnelles rapides. Des techniques de conception spéciales ont été employées dans la conception de l'étage de protection fine pour éviter la charge capacitive des lignes et assurer ainsi une faible perte d'insertion et une large gamme de fréquences de fonctionnement. L'impédance de ligne série est utilisée pour assurer la coordination énergétique entre les niveaux de protection grossière et fine, quelle que soit l'ampleur de la surtension incidente. Lorsqu'un contact à fréquence industrielle se produit entre les lignes électriques et de communication, le risque de choc électrique et d'incendie est accru. Pour prévenir ce risque, un thermoclip est inclus dans l'étage de protection primaire de ce dispositif pour dévier le courant de fréquence de puissance vers la terre. La conception du module/base enfichable facilite le remplacement d'un module défaillant sans qu'il soit nécessaire de retirer le câblage du système.
