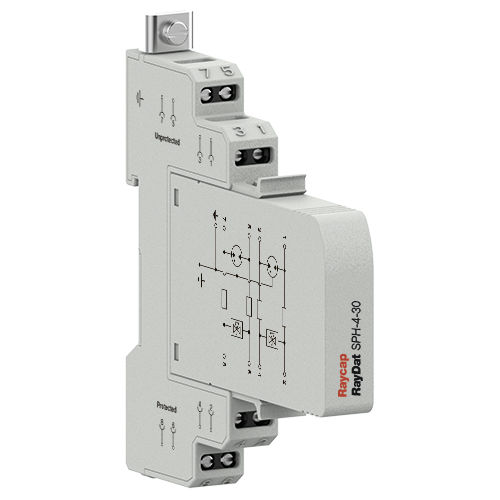

Parafoudre pour ligne de transmission de données et de télécommunication RayDat SPH-2 / SPH-4

modulaireà décharge de gazsur rail DIN

Catégorie IEC/EN : D1/C1/C2/C3 Mode de protection : Longitudinal, Transversal Protection grossière : 3 Terminal GDT Cotes de décharge de pointe : In : 10 kA, Imax : 20 kA, Iimp : 2,5kA (5 kA pour SPH-4) Courant de charge série : 1 A, (10 A pour SPH-4) Enveloppe : DIN 43880 2/3 TE, montage sur rail DIN Terminaux : Câblé à 4 mm2 Le logement : Conception modulaire Conformité : IEC/EN 61643-21 ; UL 497B 4ème édition La série RayDAT SPH-2 de parafoudres a été développée pour protéger une boucle à paire unique, qui pourrait être mise à la terre sur des circuits de données, de signaux et de communication. La série RayDAT SPH-4 a été développée pour protéger les boucles à deux paires, qui peuvent ne pas être mises à la terre sur les circuits de données, de signaux et de communication. Elle est destinée aux applications dans lesquelles de fortes élévations du potentiel de terre peuvent se produire fréquemment, comme dans les endroits proches des chemins de fer électriques. La topologie du circuit consiste en un protecteur à plusieurs étages assurant à la fois une protection en mode commun (longitudinal) et en mode différentiel (transversal). La protection grossière est assurée par un tube à décharge de gaz à trois bornes, tandis que la protection fine est assurée par une diode à avalanche en silicium à grande vitesse ou un étage de varistance à oxyde métallique. On veille à assurer la coordination entre ces deux étages sans tension ou des points aveugles de courant de choc se produisent. Une protection thermique est prévue pour réduire les risques d'emballement thermique en cas de défaut d'incursion du réseau par inadvertance. Une protection en mode commun (longitudinal) et en mode différentiel (transversal) est prévue. Si le module est débranché de la base, les lignes de connexion restent activées.
