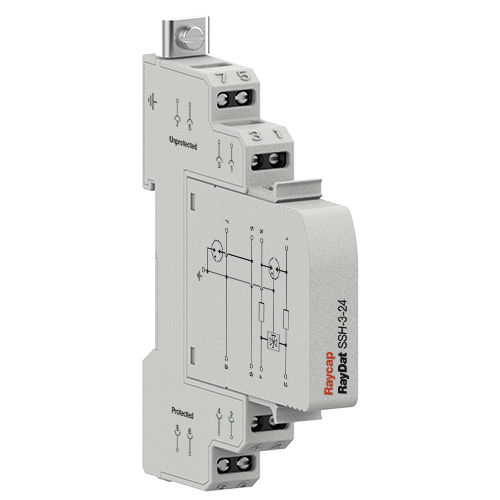

Parafoudre pour ligne de transmission de données et de télécommunication RayDat SSH-3

modulaireà décharge de gazsur rail DIN

Catégorie IEC/EN : D1/C1/C2/C3 Mode de protection : Longitudinal, Transversal Protection grossière : 3 Terminal GDT Tensions : 5*, 12*, 15, 24, 30*, 48, 60, 110 V DC Gamme de fréquences : 30 MHz Cotes de décharge de pointe : In : 10 kA, Imax : 20 kA, Iimp : 2,5 kA Courant de charge de la série : 1 A Enveloppe : DIN 43880 2/3 TE, montage sur rail DIN Terminaux : Câblé à 4 mm2 Le logement : Conception modulaire Conformité : IEC/EN 61643-21 ; UL 497B 4ème édition La série SSH-3 de RayDAT a été développée pour protéger contre les effets des tensions induites sur les données, les signaux et les circuits de communication. La topologie du circuit consiste en un protecteur à plusieurs étages assurant à la fois une protection en mode commun (longitudinal) et en mode différentiel (transversal). La protection grossière est assurée par un tube à décharge de gaz à trois bornes, tandis que la protection fine est assurée par une diode à avalanche en silicium à grande vitesse ou un étage de varistance à oxyde métallique. On veille à assurer la coordination entre ces deux étapes sans qu'il y ait d'angles morts dus à la tension ou au courant de choc. Une protection thermique est prévue pour réduire les risques d'emballement thermique en cas de défaut d'incursion du réseau par inadvertance. Une protection en mode commun (longitudinal) et en mode différentiel (transversal) est assurée. Si le module est débranché de la base, les lignes de connexion restent activées.
