Engrenage cylindrique
à denture hélicoïdaleen acier au carboneindustriel

Engrenage cylindrique - Rathbone Precision Metals, Inc. - à denture hélicoïdale / en acier au carbone / industriel
Engrenage cylindrique - Rathbone Precision Metals, Inc. - à denture hélicoïdale / en acier au carbone / industriel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
cylindrique
Denture
à denture hélicoïdale
Matériau
en acier au carbone
Applications
industriel
Autres caractéristiques
de précision

Description

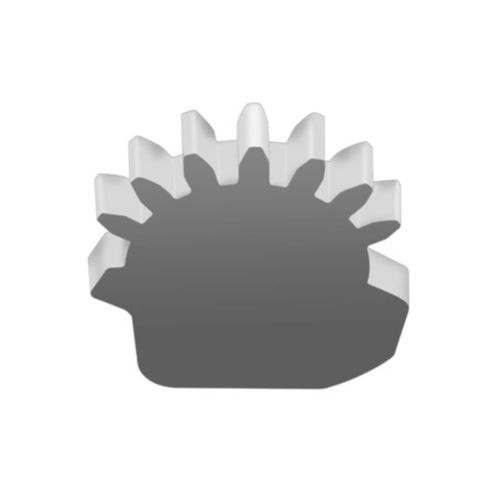

Fabriqué par Rathbone Precision Metals, Inc. pour être utilisé dans une application d'injecteur de carburant mécanique, ce profil d'engrenage asymétrique n'est qu'une partie d'une configuration d'engrenage complète, qui est produite à des dimensions précises qui sont essentielles à la fonctionnalité de l'assemblage final. Nos techniques d'usinage à froid et nos matrices de précision ont permis d'obtenir un meilleur état de surface et d'éliminer la nécessité d'un taillage, ce qui a permis au client d'économiser du temps et de l'argent. Fabriqué en acier au carbone 1215, nous avons utilisé un processus d'étirage à froid pour créer ce profil d'engrenage de 0,900″ de large par 0,770″ de haut avec une finition de surface de 63 Ra et des dents formées avec précision qui n'ont pas nécessité d'usinage supplémentaire. Les tolérances dimensionnelles ont été maintenues à ±.002″ et la rectitude à 0,020″ par pied. Pour en savoir plus sur ce profil ainsi que sur d'autres, ou pour savoir comment les profils étirés et laminés à froid pourraient profiter à votre application, veuillez contacter Rathbone dès aujourd'hui. Application du produit - Ce profilé d'engrenage est utilisé dans une application d'injecteur de carburant mécanique. Capacités appliquées/procédés Conception et fabrication de moules Nos capacités uniques nous permettent de fournir ce profil d'engrenage non standard dont la configuration n'est qu'une partie de l'ensemble du profil. Avantages pour le client : - Les dents d'engrenage étirées à froid éliminent le taillage Meilleur état de surface que le taillage Dimensions globales du profil - Largeur : .900″ Hauteur : .7700″ Longueur des barres : 12″ Tolérances ±.002″ Rectitude : .020″ par pied Matériau utilisé - acier au carbone 1215 Finition maximale du matériau - 63 Ra à l'état étiré à froid Poids estimé du profilé - 1.9 lbs Normes respectées - Selon les spécifications fournies par le client

---

VIDÉO

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Rathbone Precision Metals, Inc.
