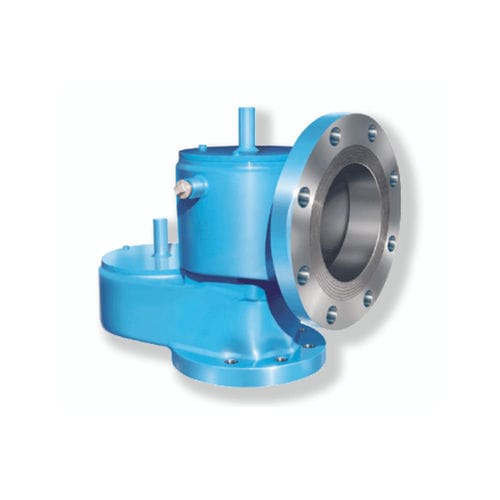

Soupape de respiration pour vapeur MOD.111 series

à brideà membrane

Ces soupapes sont conçues pour protéger les réservoirs contre les pressions positives ou négatives (vide) excessives dues aux opérations de chargement ou de déchargement et aux variations de température, lorsque les vapeurs doivent être recueillies dans des conduites d'échappement. Lorsque la pression du réservoir dépasse le réglage de la soupape de décharge ou de dépression, les palettes se soulèvent, ce qui permet la mise à l'air libre ou la mise à vide du réservoir. Ces soupapes sont utilisées lorsque les valeurs de réglage dépassent 800 mbar. Ces soupapes sont utilisées sur les réservoirs couverts. Grâce à la soupape, un gaz inerte peut être introduit dans le réservoir lorsque sa valeur de pression est inférieure à la pression de couverture. L'étanchéité est assurée par des joints toriques en élastomère (NBR, FPM/FKM, FFKM) afin de minimiser les fuites. CARACTÉRISTIQUES PRINCIPALES SIÈGES REMPLAÇABLES PALETTES ANTIGEL L'égouttement autour de la palette évite l'accumulation de condensats autour du siège. GUIDES DE PALETTES SITUÉS AU-DESSUS DU SIÈGE Cette disposition assure un guidage sans blocage de la palette qui n'est pas affectée par les fluides contaminants puisqu'un couplage de dose entre la palette et les guides n'est pas nécessaire. LA GRILLE DE PROTECTION CONTRE LES OISEAUX ÉVITE L'ENTRÉE D'ÉLÉMENTS ÉTRANGERS. RÉGLAGE tous les réglages possibles, en fonction du poids propre de la palette, entre ± 20 mbar et ± 400 mbar (sur demande, des réglages plus élevés)
