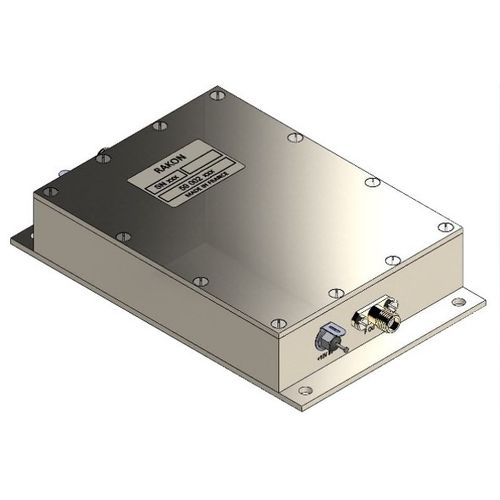

Oscillateur thermostaté à onde acoustique de surface LNO10000B3

électroniquePLLà faible niveau de bruit

Le LNO 10000 B3 est un oscillateur à faible bruit générant un signal de sortie à 10 GHz, verrouillable en phase sur une référence externe. Il est composé d'une fréquence fondamentale OCSO (Oven Controlled SAW Oscillator), suivie d'un multiplicateur de fréquence x20. Trois modes de fonctionnement sont disponibles, par l'intermédiaire du signal d'entrée de contrôle :  Fonctionnement libre Entrée de contrôle = non connectée  Entrée de contrôle contrôlée par tension = tension continue  Boucle de verrouillage de phase Entrée de contrôle = 10 MHz Ref Le LNO 10000 B3 est conçu pour les environnements de routine (équipements de test, abris, équipements militaires au sol...). Il est disponible dans un boîtier de 120,7 mm x 76,2 mm x 23,3 mm. Caractéristiques Excellente performance en bruit de phase (valeurs typiques) :  -115 dBc/Hz @ 1 kHz offset  -140 dBc/Hz @ 10 kHz offset  -151 dBc/Hz plancher de bruit Applications  Instrumentation (équipement de test, simulateur)  Équipement militaire au sol selon MIL-PRF-28800F, classe 3  Horloge pour ADC à haute vitesse
