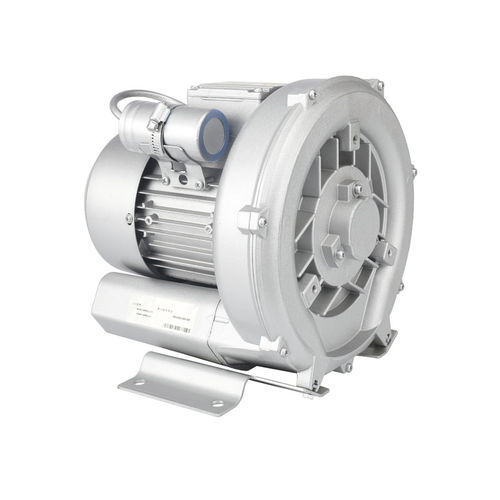

Soufflante d'air HRT-010F-1R8

à rotorà canal latéralmono-étagée

Principe de fonctionnement du ventilateur annulaire haute pression: Les roues du ventilateur sont montées directement sur l'arbre du moteur pour une compression sans contact entièrement sans friction. Fiabilité opérationnelle maximale, même à haute pression différentielle est assurée par la disposition des roulements à l'extérieur de la chambre de compression. Le gaz qu'il a aspiré par l'admission 1 canaliser 2. Comme il entre sur le côté, la roue tournante 3 donne de la vitesse au gaz dans le sens de rotation. La force centrifuge dans les aubes de la turbine accélère le gaz vers l'extérieur et l'augmentation de la pression. Chaque rotation ajoute de l'énergie cinétique, résultant en une augmentation supplémentaire de la pression le long du canal latéral. Le canal latéral étroit au rotor, balayer le gaz des aubes de la turbine, et l'évacuer vers le silencieux de sortie 4 où il sort du ventilateur à canal latéral.
