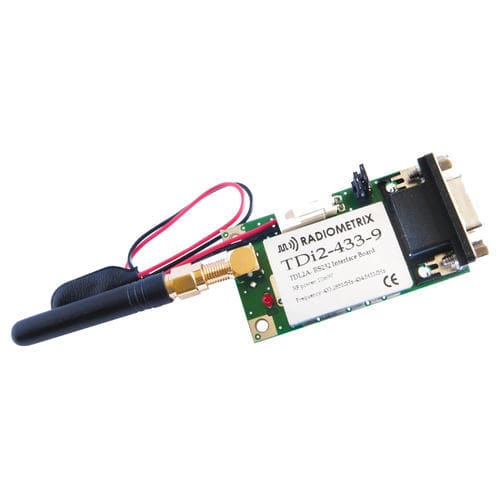

Modem de données TDi2

sans filRS232RF

La carte d'interface comporte un modem série TDL2A-433-9 OEM multicanal, un pilote RS232 MAX232, un connecteur D à 9 voies, un régulateur de tension de 5V et un connecteur RF SMA. Elle ne nécessite donc qu'une alimentation en tension pour s'allumer et fonctionner sans aucun circuit d'interface supplémentaire. Les modules TDL2A seront soudés directement sur la carte d'interface pour une meilleure mise à la terre et pour améliorer les performances RF. L'antenne hélicoïdale et le connecteur SMA illustrés sont optionnels. L'utilisateur peut également utiliser un bornier à deux broches pour monter une antenne fouet 1/4 faite d'un morceau de fil ou d'une tige métallique Caractéristiques Pilote RS232 et connecteur DB9F pour une interface directe avec le port série du PC Vitesse de transmission du modem série à 9600bps (half-duplex) Transmet des messages ASCII et MODBUS RTU Adressable point à point 5 canaux de sélection série à large bande Accès aux modes de diagnostic/test internes à l'aide d'HyperTerminal Connecteur d'antenne SMA intégré LED de signal pour une indication visuelle de la réception d'un code valide L'installation est aussi simple que Plug-and-Play Installation et configuration à l'aide d'HyperTerminal Conforme aux normes EN 300 220-3 et EN 301 489-3 Dimensions : 61mm x 33mm (sans la longueur de l'antenne hélicoïdale de 55mm) Applications Terminaux portables / de poche PDA, organiseurs et ordinateurs portables Télémétrie et télécommandes industrielles Surveillance et contrôle de l'environnement dans les bâtiments Système d'acquisition de données à distance, enregistrement de données Gestion de flotte, acquisition de données sur les véhicules
