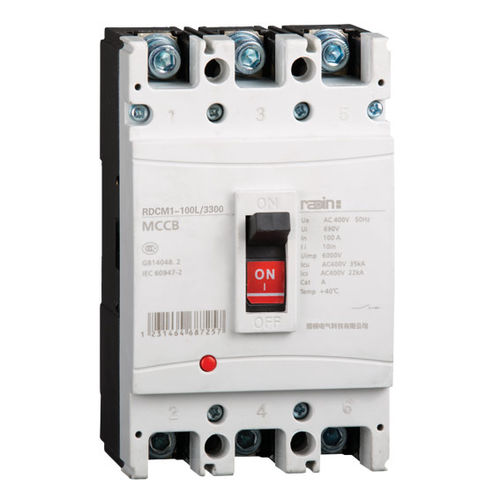

Disjoncteur magnéto-thermique RDCM1(CM1) series

de tensioncontre les soustensionsAC

Application des disjoncteurs Les disjoncteurs de la série RDCM1(CM1) sont principalement utilisés dans les circuits de courant alternatif 50/60 Hz, avec une tension d'isolation nominale de 690 V (le type 630 est de 500 V), une tension de service nominale allant jusqu'à 690 V et un courant nominal de 6 A à 800 A dans les lignes de distribution pour la distribution de l'énergie, la protection des lignes, la protection contre les surcharges, les courts-circuits et les sous-tensions. Il peut également être utilisé pour les démarrages peu fréquents de moteurs afin de les protéger contre les surcharges, les courts-circuits et les sous-tensions. Il est de petite taille, a un pouvoir de coupure élevé et un arc court (sans arc). Les produits peuvent être installés verticalement et horizontalement et sont dotés d'une connexion frontale, d'une connexion arrière et d'une connexion enfichable. Le produit est conforme aux normes GB14048.2 et IEC60947-2. Classification des produits - Capacité de rupture : a Type standard (type L) b Type relativement élevé (type M) ; - Type de connexion : a Connexion avant b Connexion arrière c Connexion enfichable. - Type d'utilisation : a Utilisation directe de la poignée ; b Utilisation de la poignée rotative ; c Fonctionnement électrique (type électro-aimant de taille 63-225 ; type moteur de taille 400-800) ; - Nombre de pôles : deux pôles ; trois pôles ; quatre pôles. Conditions de fonctionnement normales - Altitude : pas plus de 2000 m - Température de l'air ambiant : 1) Température : -5° C~+ 40rtC ; 2) La température moyenne de l'air sur 24 heures ne doit pas dépasser +35°C : 3) Si la température de l'air est supérieure à +40°C, il est nécessaire de faire une remarque sur la commande spéciale - Conditions de l'air : Sur le site de montage, l'humidité relative ne doit pas dépasser 50% à une température maximale de +40°C, une humidité relative plus élevée est autorisée à une température plus basse. Par exemple, l'humidité relative peut être de 90% à +20°C, des mesures spéciales doivent être prises pour éviter l'apparition de rosées. - Degré de pollution : degré 3 ; - Degré de protection : IP20.
