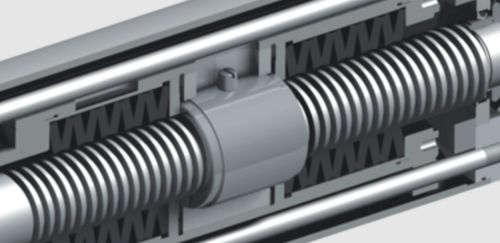

Broche filetée trapézoïdal TR

en bronze

Les broches à filetage trapézoïdal RACO (TR) se composent d'une broche vortex ou, au choix, rectifiée, en combinaison avec un écrou de broche en bronze spécial. Selon le choix de la géométrie de la broche et de l'entraînement, cette conception permet d'obtenir un autoblocage à l'arrêt. Même les charges statiques élevées supérieures à la charge dynamique nominale sont maintenues en toute sécurité dans toutes les positions intermédiaires. L'utilisation de plusieurs broches trapézoïdales permet d'obtenir des vitesses de positionnement plus élevées et un frottement plus faible. En même temps, la qualité de la surface empêche l'effet "slip-stick", qui décrit le glissement saccadé de corps solides se déplaçant l'un contre l'autre. RACO fabrique également des broches dites hydrostatiques à cet effet. La rectification dans une salle climatisée exige à la fois le respect des tolérances de maintien des pièces dans la machine et leur précision dimensionnelle en termes de concentricité et de battement axial. La distorsion du pas causée par l'apport de chaleur (tourbillonnement et trempe) est corrigée et donc éliminée lors de la rectification. Nous produisons des vis trapézoïdales en utilisant le procédé dit de tourbillonnage, un procédé d'usinage du métal dans lequel un gyroscope d'outil tourne autour de la tige de matière première. Au cours du processus, le gyroscope est déplacé du centre de l'axe et découpe ainsi un copeau dans la matière première. Si le gyroscope est maintenant doté d'une avance axiale, un filet est produit. Avantages du procédé de tourbillonnage : - Les outils sont indépendants du diamètre, du profil et du pas. - Faible coût des outils - Rentable pour les petits lots
