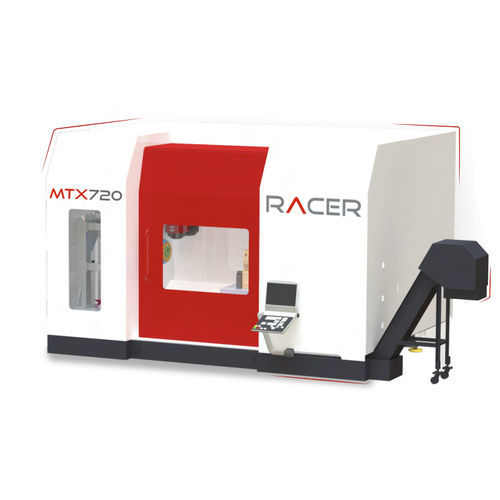

Centre de tournage-fraisage CNC MTX series horizontal3 axesà broche
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Type
- horizontal
- Nombre d'axes
- 3 axes
- Structure
- à broche
- Autres caractéristiques
- pour applications aérospatiales, pour l'industrie automobile
- Diamètre
500 mm, 720 mm
(19,69 in, 28,35 in)- Course X
620 mm, 840 mm
(24,41 in, 33,07 in)- Course Y
540 mm, 760 mm
(21,26 in, 29,92 in)
Description
Capacité de la machine -
Max. Longueur usinable - Jusqu'à 6000 mm
Broche de l'outil -
RPM - 15000
KW - 30 - 60
Axe Z1 (mm) - Jusqu'à 6000
Axe B - +/- 120
Porte-outil - HSK-63T
VITESSE DE ROTATION DE LA BROCHE - 5000 - 3000
KW - 30 - 40
Capacité de la barre (mm) - 65 - 102
Diamètre du mandrin (mm) - 254 - 304.8
Capacité de changement d'outil - 60 - 80
Tourelle inférieure -
Nombre d'outils - 12
Outils vivants - Jusqu'à 12
Vitesse RPM - 3000
X2 (mm) - 220
Z2 (mm) - Jusqu'à 6000
Contre-pointe -
Course (mm) - Jusqu'à 6000
Précision -
Positionnement linéaire (mm) - 0.0002″
Répétitivité linéaire (mm) - 0.00012″
Positionnement rotationnel - 8 Arcsecs
Répétabilité rotationnelle - 4 Arcsecs
Rigidité dynamique de la machine -
Axiale N/μm - 350
Radial N/μm - 275
---
