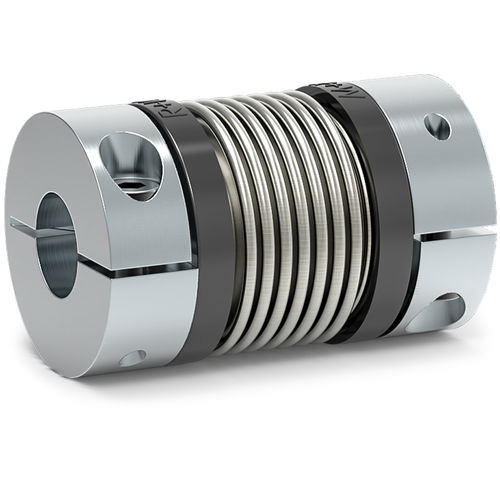

Accouplement flexible MK2 series

à souffletà soufflet métalliqueminiature

Structure : Standard : avec moyeu de serrage et respectivement une vis latérale ISO 4762 En option (MKH) : moyeu de serrage divisé, les deux moitiés du moyeu sont amovibles dans un sens. Plage de température : de -30 à +110 °C Jeu : de la liaison arbre-moyeu 0,01 - 0,05 mm Durée de vie : les accouplements à soufflet miniature sont d’une grande résistance et exempts d’entretien si l’on observe les consignes techniques. Matériau : Soufflet en acier inox hautement élastique Matériau du moyeu : Al Caractéristiques techniques : Couple nominal : 0,5 - 10 Nm Vitesses de rotation jusqu'à 10 000 tr/min > 10 000 tr/min sur modèle finement équilibré Diamètre d'arbre de 3 à 24 mm Solutions spéciales d'accouplement à soufflet miniature : comme d'autres tolérances d'alésage, rainures de clavette, matériau spécial et soufflets possibles à court terme. Propriétés de l'accouplement à soufflet miniature, modèle MK2 : Sans jeu et rigide en torsion Compensation des défauts d’alignement Connexion par liaison de force grâce à des moyeux de serrage Pour application hautement dynamique Faible moment d'inertie
