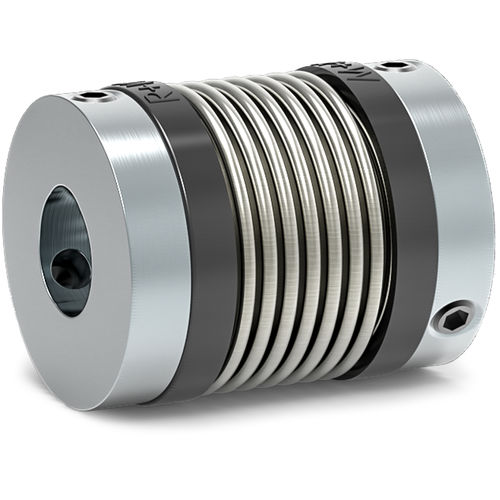

Accouplement flexible MK1 series

à souffletminiatureen aluminium

Structure : moyeux à vis de serrage radiales DIN 916 et rainure de démontage intégrée Plage de température : de -30 à +120 °C Jeu : de la liaison arbre-moyeu 0,01 - 0,08 mm Durée de vie : les accouplements à soufflet miniature sont d’une
grande résistance et exempts d’entretien si
l’on observe les consignes techniques. Matériau : Soufflet en acier inox hautement élastique, pour la série 0,5, le soufflet métallique est en Tombak. Moyeu en Al Caractéristiques techniques : Couple nominal : 0,05 - 10 Nm Vitesses de rotation jusqu'à 20 000 tr/min > 20 000 tr/min sur modèle finement équilibré Diamètre d'arbre de 1 à 28 mm Solutions spéciales d'accouplement à soufflet miniature : comme d'autres tolérances d'alésage, rainures de clavette, matériau spécial et soufflets possibles à court terme. Propriétés de l'accouplement à soufflet miniature, modèle MK1 : Sans jeu et rigide en torsion La rainure de démontage intégrée rend un aplatissement de l'arbre superflu Compensation des défauts d’alignement Modèle économique Faible moment d'inertie
