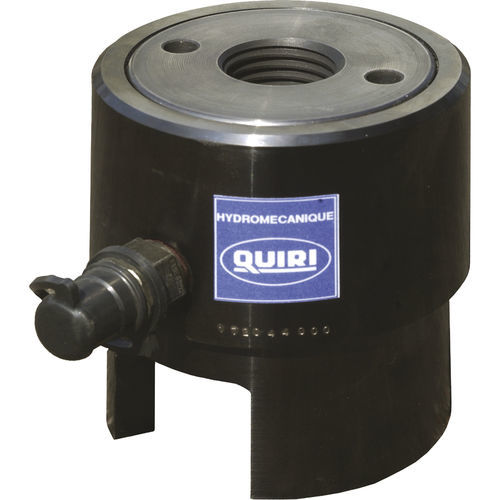

Vérin hydraulique STC

à visà pistonsimple effet à rappel par gravité

• Simple effet à rappel par gravité • Tige en acier chromé • Limitation de course visuelle par repère rouge à ne pas dépasser Le vérin à piston creux équipé d’un faux écrou et d’une jupe d’appui, vissé sur un goujon et alimenté par une pompe hydraulique provoque une traction sur celui-ci (déformation élastique) libérant l’écrou pour permettre son serrage à travers l’ouverture de la jupe d’appui. Pour effectuer une opération en toute sécurité, il faut : • S’assurer que le taraudage du faux écrou correspond au filetage du goujon. • S’assurer que la longueur filetée dépassant l’écrou soit au minimum égale au diamètre du goujon. • S’assurer que l’encombrement du vérin hydraulique soit compatible avec l’espace disponible. Si nécessaire, un matériel spécifique pourra être étudié par notre service technique. • Placer l’ensemble jupe d’appui + vérin sur le goujon à précontraindre. • Visser le faux écrou sur le goujon. • Relier à l’aide des raccords rapides le flexible au vérin et à la pompe hydraulique. • Fermer le robinet de décompression situé sur la pompe. • Manoeuvrer la pompe jusqu’à la pression nécessaire (lecture au manomètre). • Tourner l’écrou à serrer à l’aide d’une broche. • Relâcher la pression en ouvrant le robinet de décompression de la pompe. • Le goujon précontraint, dévisser le faux écrou, placer l’ensemble sur le goujon suivant, et procéder à nouveau comme énoncé ci-dessus.
