Vérin hydraulique RLC
double effetCNOMOde bridage

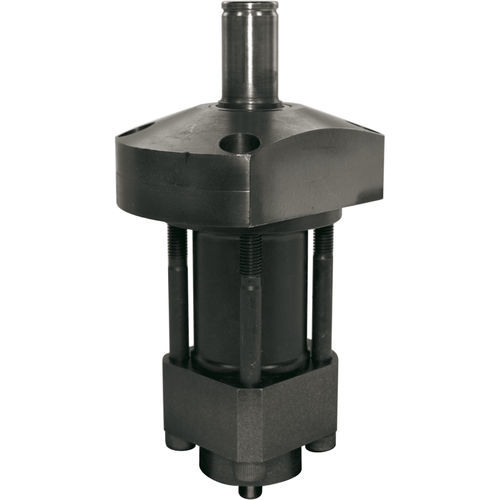

Vérin hydraulique - RLC - QUIRI - double effet / CNOMO / de bridage
Vérin hydraulique - RLC - QUIRI - double effet / CNOMO / de bridage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
hydraulique
Configuration
double effet
Norme
CNOMO
Applications
industriel, de bridage
Autres caractéristiques
à bride
Pression

Min: 300 bar
(4 351,1 psi)

Max: 330 bar
(4 786,2 psi)

Force

1 500 daN

Description

Ce vérin pivotant comporte un système de blocage par absence de pression qui permet de maintenir un effort de bridage parfaitement maîtrisé lorsque l’on déconnecte le vérin de sa source. Ce type de vérin est parfaitement insensible aux vibrations. Dans toutes les applications de palettisation, transfert, changement rapide d’outils de presse, fermetures de moules, bancs d’essais, ces vérins garantissent un bridage sûr. Le bras effectue un pivotement dans le plan puis une translation. Lorsque la pièce est bridée, la pression peut-êt • alimentation par taraudages gaz dans la collerette • blocage par absence de pression Techniques • section en sortie de tige : 12,56 cm2 • section en rentrée de tige : 7,65 cm2 • pression de service du vérin : 160 bar maxi • pression d’épreuve du vérin : 240 bar • pression de déblocage : 300 ≤ P ≤ 330 bar • force de blocage du Lock : 1500 daN • course : 12 mm • rotation droite / gauche : 90°re supprimée.
