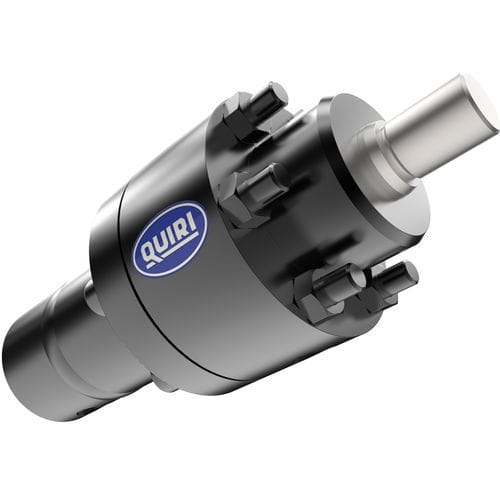

Vérin hydraulique

à pistondouble effetindustriel

• Larges encastrements • Etanchéité sur tige par joint à lèvres • Etanchéité sur piston par joint double effet • Pression en service intermittent : 350 bar • Marche intensive : 315 bar • Vitesse maxi : 0,5 m/s avec joints standards, jusqu’à 2 m/s avec joints spéciaux • Température maxi : 100°C avec joints standards, jusqu’à 200°C avec joints viton. Pour les températures 0,15 m/s) Orifice d’alimentation : Les choisir en fonction du débit du générateur, en tenant compte du rapport des sections poussée et rappel. Flambage : Déterminer le vérin d’après les tableaux ci-dessous donnant directement la longueur maximale compatible avec le flambage en fonction de la force, de la pression de service, de l’alésage et des diamètres de tige. • Pour obtenir la course maximale Cmax résistant au flambage, multiplier les longueurs de flambage L du Tableau I par le coefficient correcteur K du Tableau II, fonction du type de fixation.
