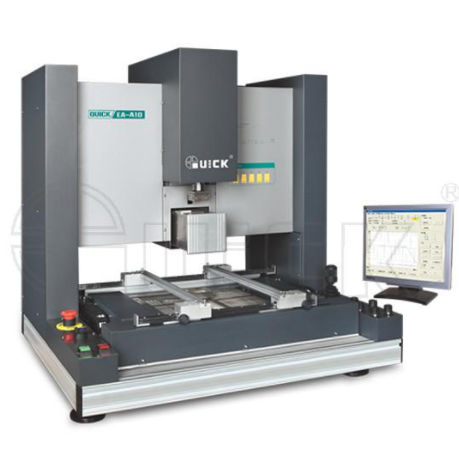

Station de réparation à air chaud EA-A10

automatiquepour BGA

1.La zone centrale du haut et du bas est chauffée de haut en bas par de l'air chaud, et la grande zone de préchauffage infrarouge en bas. 2.Le prisme à image divisée est utilisé pour l'alignement, de sorte que l'alignement est visuel et efficace. 3.Grâce à la fonction de mémorisation de la hauteur de soudure, de la hauteur de placement et de la hauteur de position, l'alignement et le placement sont efficaces. 4.Avec un certain nombre de buses d'air chaud en alliage de titane, le remplacement est rapide. 5.Le ventilateur de refroidissement réglable peut refroidir la zone de chauffage et le PCB en fonction des exigences du processus. Puissance générale 4500W（max） Alimentation électrique 220V/AC 50HZ Puissance du chauffage supérieur (air chaud) 1200W Puissance de l'élément chauffant inférieur (air chaud) 1200W Puissance du chauffage inférieur (préchauffage infrarouge) 1600W Vitesse d'air réglable du ventilateur de refroidissement latéral ≤3.5 m3/min Température de chauffage de l'air chaud 400°C(Max) Température de préchauffage du fond 400°C(Max) Taille du préchauffage du fond 400mm*400mm Taille max. Taille du PCB 420mm*450mm Taille des puces 2*2mm ~ 60*60mm Précision du placement ±5mm Force de placement 1,5 N / Montage à pression nulle (deux modes) Caméra 12V/300mA； agrandissement 22*10 fois ; résolution horizontale 480 lignes Format PAL (ligne à alternance de phase) Eclairage LED Source lumineuse supérieure bleue et source lumineuse inférieure orange (luminance réglable) Communication USB (peut être connecté à un PC) Capteur externe de type K 5 canaux Poids net Environ 70KG Dimensions globales (L * l * h) 810(L)mm × 675(l)mm × 835 (h)mm
