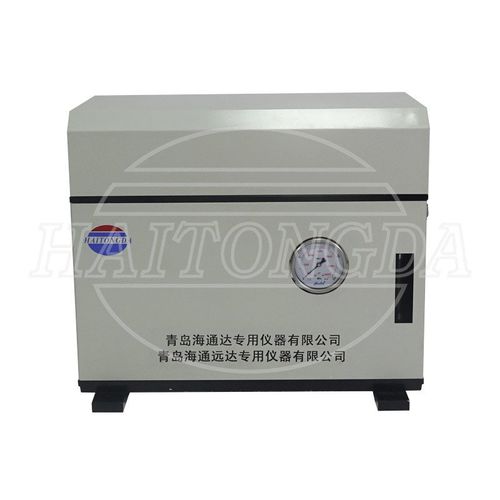

Consistomètre HTD7716

Le consistomètre HTHP est conçu en stricte conformité avec les exigences de la spécification API 10. Il s'agit d'un instrument spécial permettant de mesurer le temps de consistance de la boue de ciment. La lame d'agitation dans la cellule du consistomètre HTHP est assemblée avec le gobelet de boue, puis placée dans la cellule de pression. La pression de travail maximale est de 112Mpa (16240psi) et la température maximale est de 175 C (347 F). Le système de pression est maintenu par le contrôle de la soupape de décharge et de la pompe hydraulique pneumatique. Le système hydraulique se compose d'un réservoir d'huile, d'un système de tuyauterie, d'une soupape et d'un élément filtrant. Le corps de la cellule est chauffé à l'aide d'un radiateur tubulaire intégré de 3 000 watts. Le régulateur de température programmable contrôle automatiquement la vitesse d'augmentation de la température (c'est-à-dire le gradient de température). Lorsque la température de la boue atteint les données prévues, le contrôleur maintient la température définie. Le gobelet de boue est entraîné en rotation par l'arbre rotatif installé dans le corps de la cellule, qui est transmis par le dispositif d'entraînement magnétique à une vitesse constante de 150±15 tr/min à travers le cadre. Des aimants permanents en terre rare sont utilisés pour garantir un couple élevé et un champ magnétique de longue durée. La viscosité (c'est-à-dire la consistance) de la suspension de ciment est obtenue par le potentiomètre installé dans la cellule de pression. Le potentiomètre est équipé d'un ressort de couple standard à l'intérieur pour empêcher la force de rotation de l'agitateur, qui est proportionnelle à la consistance de la suspension de ciment. Les données de consistance sont affichées directement sur le tableau de consistance.
