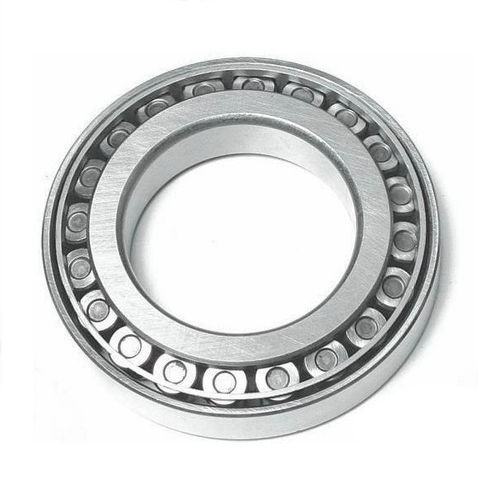

Roulement à rouleaux coniques M series

radialaxialen acier

Numéro de pièce M201047 - M201011, Roulements à rouleaux coniques - TS (Tapered Single) Imperial Spécifications Série : M201000 Numéro de pièce du cône : M201047 Numéro de pièce de la cuvette : M201011 Unités de conception : Impérial Poids du roulement : 0.4 Kg 0.9 lb Type de cage : Acier estampé Dimensions d - Alésage 39.688 mm 1.5625 in D - Diamètre extérieur de la cuvette : 73.025 mm 2.8750 in B - Largeur du cône 22.098 mm 0.8700 in C - Largeur du godet 21.336 mm 0.8400 in T - Largeur du palier 25.654 mm 1.0100 in Dimensions des piliers et des congés R - Rayon de dégagement de la face arrière du cône1 : 0.760 mm 0.03 in r - Rayon de dégagement de la face postérieure de la cupule2 2.29 mm 0.090 in da - Diamètre du fond de la face avant du cône : 48.01 mm 1.89 pouces db - Diamètre de la face arrière du cône 45.47 mm 1.79 in Da - Diamètre de la face avant de la tasse 69.10 mm 2.74 in Db - Diamètre de la face arrière de la coupelle 64.01 mm 2.52 pouces Ab - Dégagement de la face avant du cône en cage : 2.8 mm 0.11 pouces Aa - Dégagement de la face arrière du cône en cage 0 mm 0 mm a - Emplacement effectif du centre3 -5.8 mm -0.23 in Capacité de charge de base C90 - Capacité radiale dynamique (90 millions de tours)4 4280 lbf 19000 N C1 - Capacité radiale dynamique (1 million de tours)5 16500 lbf 73400 N C0 - Valeur radiale statique 20000 lbf 89100 N Ca90 - Poussée nominale dynamique (90 millions de tours)6 2440 lbf 10800 N Facteurs K - Facteur7 : 1,76 e - Facteur ISO 8 : 0,33 Y - Facteur ISO9 : 1,8 G1 - Facteur de génération de chaleur (Rouleau-Circuit) : 27,5 G2 - Facteur de génération de chaleur (extrémité nervure-rouleau) : 15 Cg - Facteur de géométrie : 0,0736 Les roulements à rouleaux coniques sont des roulements à éléments roulants qui peuvent supporter des forces axiales (c'est-à-dire qu'ils sont de bonnes butées) ainsi que des forces radiales.
