Convoyeur à rouleaux

pneumatiquehorizontalde transfert

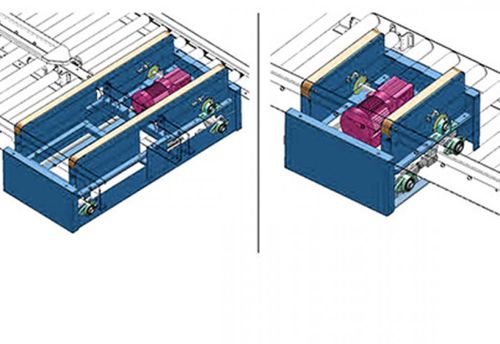

La machine de transfert de sacs est utilisée pour enrouler la machine à 90° dans la direction de l'équipement de levage. Son état normal est en position basse. Lorsque les marchandises sont livrées au chargeur, le capteur détecte que les marchandises sont en place. Le chargeur s'élève immédiatement au-dessus du convoyeur et transfère les marchandises vers le convoyeur adjacent. Il existe deux types de méthodes de levage : pneumatique et électrique. Ce projet adopte la méthode de levage pneumatique. Un. structure mécanique principale et caractéristiques： Mécanisme de levage : levage pneumatique, mécanisme d'oscillation de type bielle entraîné par le cylindre, le levage est rapide et stable ; Levage électrique, entraîné par le mécanisme de rotation de l'arbre à manivelle du moteur, de sorte que les pièces de transplantation se balancent vers le haut et vers le bas. Mécanisme de déplacement de la charge : la courroie de transmission est adoptée comme transmission de déplacement de la charge, et la force motrice est entraînée par le moteur intégré. Détection de l'emplacement de levage : détection par détecteur de proximité. Revêtement de surface : la brosse métallique et le papier de verre sont utilisés pour enlever la rouille, le lavage à l'acide pour enlever la graisse. Après la phosphatation, la surface est pulvérisée avec de la poudre époxy et cuite. L'épaisseur de la résine est comprise entre 60 et 90 m. La couleur de la pulvérisation doit être spécifiée par la carte de couleurs de la partie a. Configuration des pièces externes : moteur réducteur pour SEW, courroie pour wynn, cylindre pour SMC, palier avec siège pour TR, palier avec arbre ha.
