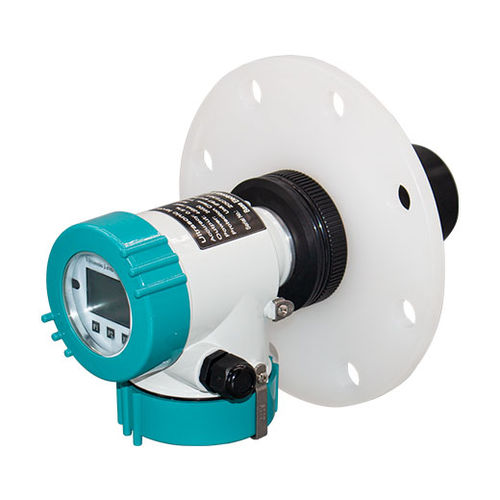

Compteur numérique

à ultrasons4-20 mAIP68

Le détecteur de niveau à ultrasons à bride est basé sur le principe du temps de vol. Un capteur émet des impulsions ultrasoniques, la surface du support réfléchit le signal et le capteur le détecte à nouveau. Le temps de vol du signal ultrasonore réfléchi est directement proportionnel à la distance parcourue. Avec la géométrie connue du réservoir, le niveau peut être calculé. Avantages du détecteur de niveau à ultrasons à bride Mesure sans contact et sans entretien. Mesure non affectée par les propriétés du milieu, comme la valeur dc ou la densité. Calibrage sans remplissage ni vidange. Effet autonettoyant dû à la vibration du diaphragme du capteur. Application du détecteur de niveau à ultrasons à bride Le détecteur de niveau à ultrasons à bride avec capteurs de niveau à ultrasons fournit une mesure de niveau continue, sans contact et sans entretien des fluides, des pâtes, des boues et des matériaux en vrac pulvérulents à grossiers. La mesure n'est pas affectée par la constante diélectrique, la densité ou l'humidité et n'est pas non plus affectée par les accumulations grâce à l'effet autonettoyant des capteurs de niveau. Installation de l'appareil de mesure de niveau ultrasonique à bride 1:Maintenir le transmetteur de niveau ultrasonique perpendiculairement au liquide. 2:Le transducteur ne doit pas être monté trop près de la paroi du réservoir, le support peut provoquer de forts échos parasites 3:Montez le transducteur loin de l'entrée pour éviter les échos parasites. 4:Le transducteur ne doit pas être monté trop près de la paroi du réservoir, l'accumulation sur la paroi du réservoir peut provoquer des échos parasites. 5:Comme l'illustre la figure ci-dessous, le transducteur doit être monté sur le haut du tube de guidage pour éviter les échos parasites dus aux turbulences et à la mousse. Le tube de guidage doit être muni d'un orifice de ventilation au sommet du tube pour permettre à la vapeur liquide de s'échapper du tube.
