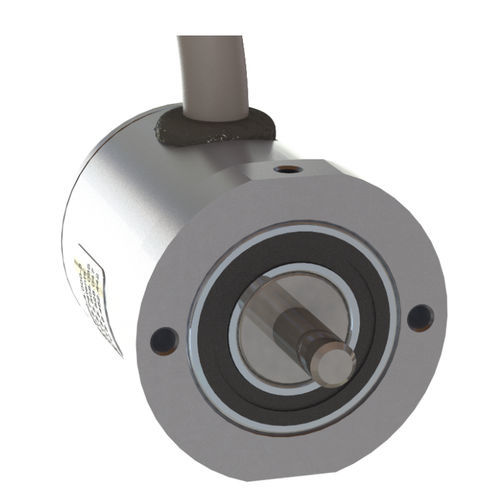

Codeur d'angle incrémental MEM 25 K

magnétique

Le MEM 25 est un codeur magnétique incrémental. Il s'agit d'un codeur à arbre creux fiable qui peut être fixé rapidement et facilement sur des arbres de moteur de différentes tailles. Le codeur est conçu pour les moteurs sans balais, les applications de rétroaction du moteur et le contrôle de la vitesse de rotation contrôle de la vitesse de rotation. Le MEM 25 est un système en temps réel pour les applications à grande vitesse et les environnements difficiles environnements difficiles. Le codeur fournit deux sorties rectangulaires en quadrature (déphasées de 90 degrés) pour le comptage et les informations de direction, ainsi qu'un canal d'indexation pour le comptage et la direction et un canal d'indexation (une puise par révolution). La résolution du codeur est déterminée par le nombre de comptes par révolution (CPR). En option, le codeur est également disponible avec des signais de commutation UVW (1, 2 ou 4 paires de pôles). L'alimentation est sélectionnable dans une large gamme de tension (5V à 30V). L'alimentation et les signaux sont fournis par un câble blindé de 3x2x0,14mm2 avec des extrémités étamées. Caractéristiques voies de sortie : - 2 (quadrature) + 1 voie d'indexation en option : - commutation UVW signais ♦ Type de sortie : Compatible TTL ou compatible HTL résolution : jusqu'à 1024 CPR (comptes par révolution) en option : jusqu'à 4 paires de pôles ♦ Alimentation : 5-30 VDC ♦ Classe de protection IP65 ♦ Diamètre maximal de l'arbre : 6 mm ♦ Conforme à la directive européenne 2011/65/EG (RoHS)
